Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9343
Montage EMB9343−E und Netzfilter mit Befestigungswinkeln
4
34
EDBMB9340 DE/EN/FR 12.0
4.3 Versorgungs− und Rückspeisemodul EMB9343
4.3.1 Montage EMB9343−E und Netzfilter mit Befestigungswinkeln
Das erforderliche Zubehör für die Montage des Versorgungs− und Rückspeisemoduls
EMB9343−E ist im Lieferumfang enthalten.
Hinweis!
Für den Betrieb des Versorgungs− und Rückspeisemoduls EMB9343 ist ein
Netzfilter (Zubehör) erforderlich.
ƒ in Anlagen mit UL−Approbation: Netzfilter EZN3A0055H045U
ƒ in Anlagen ohne UL−Approbation: Netzfilter EZN3A0055H045
Abmessungen
> 100 mm
> 100 mm
c
d2
d3
d4
d1
b
a
a1
e2
e3
e1
e
h
g
L
9340vrm014

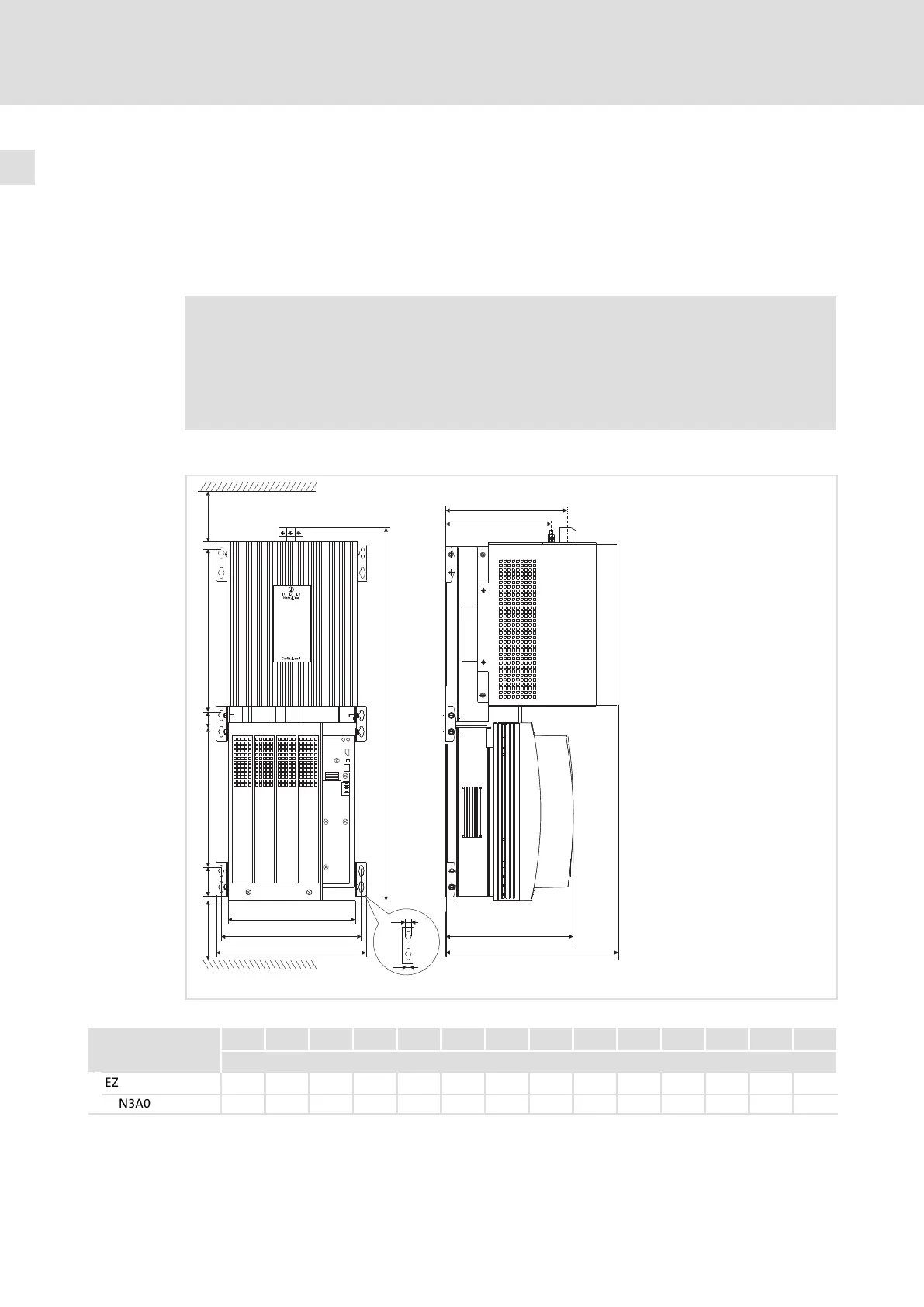

Abb. 4−6 Abmessungen EMB9343−E mit Netzfilter bei Montage mit Befestigungswinkeln
EMB9343−E
mit Netzfilter Typ
a a1 b c d1 d2 d3 d4 e e1 e2 e3 g h
[mm]
EZN3A0055H045U 280 250 720 258 22 300 38 300 308 250 185 215 6,5 11
EZN3A0055H045 280 250 720 258 22 300 38 300 285 250 185 215 6,5 11
