Installation électrique
Modules d’alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Raccordements de puissance
5
179
EDBMB9340 DE/EN/FR 12.0
39
28
Ax
59 39
28
Ax
59
M
3~
PE
M
3~
PE
E1
39
A1 A2
59
L3
N
PE
L1
L2
F1...F3
9341
9342
Z2.1 Z2.n
PE PE
+UG +UG +UG-UG -UG -UG
K1
F4
F6 F8F5
F7 F9
Z1
PE
U
VW PE
U
VW
L1 L1 L1L2 L2 L2
L3 L3 L3
L3’
L2’ L1’
L3.2
L2.2L1.2
L1
L1'
L2
L2'
L3
L3'
PE
PE
PE
9340vrm005b

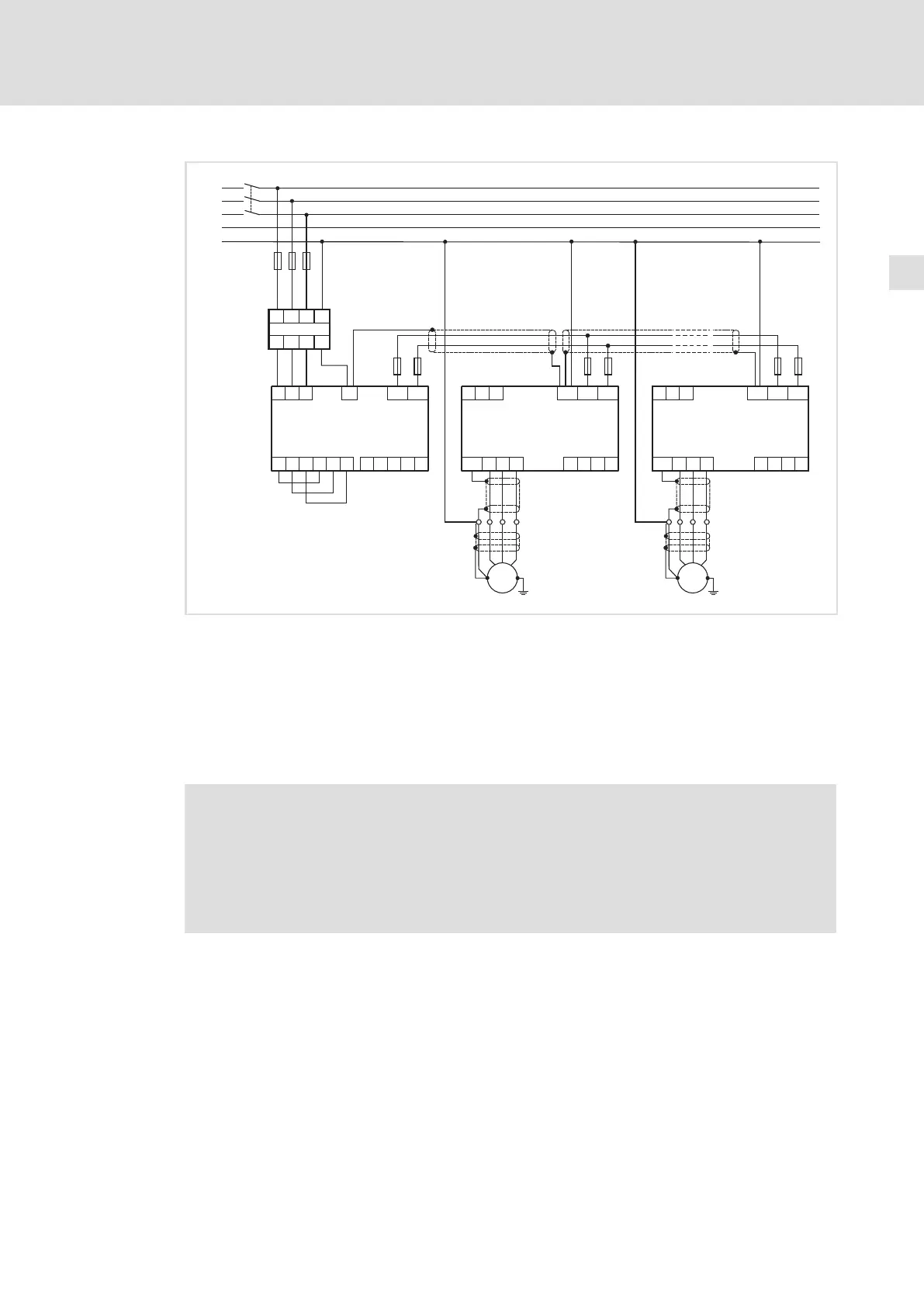

Fig.5−4 Alimentation centralisée pour fonctionnement en réseau de plusieurs entraînements et
synchronisation interne du réseau
Z1 Filtre réseau A
Z2.1 ... Z2.n Variateur en réseau
F1 ... F3 Fusible réseau
K1 Contacteur principal
F4 ... F9 Fusibles du bus CC
Câblage
Stop !
ƒ Sur le module d’alimentation et de renvoi sur le réseau, réaliser
impérativement le raccordement PE et le montage de la tôle de blindage
dans l’ordre indiqué. Les éléments requis sont compris dans l’emballage livré
avec l’équipement.
ƒ Ne pas utiliser les pattes de fixation comme support de charge.
