Elektrische Installation
EMV−gerechte Installation (Aufbau des CE−typischen Antriebssystems)
Sicherungen und Leitungsquerschnitte
5
42
EDBMB9340 DE/EN/FR 12.0
Anschlusstechnik der Schirmung
ƒ Der Schirmanschluss muss immer mit einer geeigneten Schelle auf der leitenden
Schaltschrank−Montageplatte erfolgen.
ƒ Die Anschlussstelle muss möglichst dicht am Kabelende liegen.
ƒ Das Schirmende sollte mit einem Schrumpfschlauch sauber verschlossen werden.
Lack
entfernen
großflächiger Kontakt
des Kabelschirms
Schrumpfschlauch
Schirmgeflecht

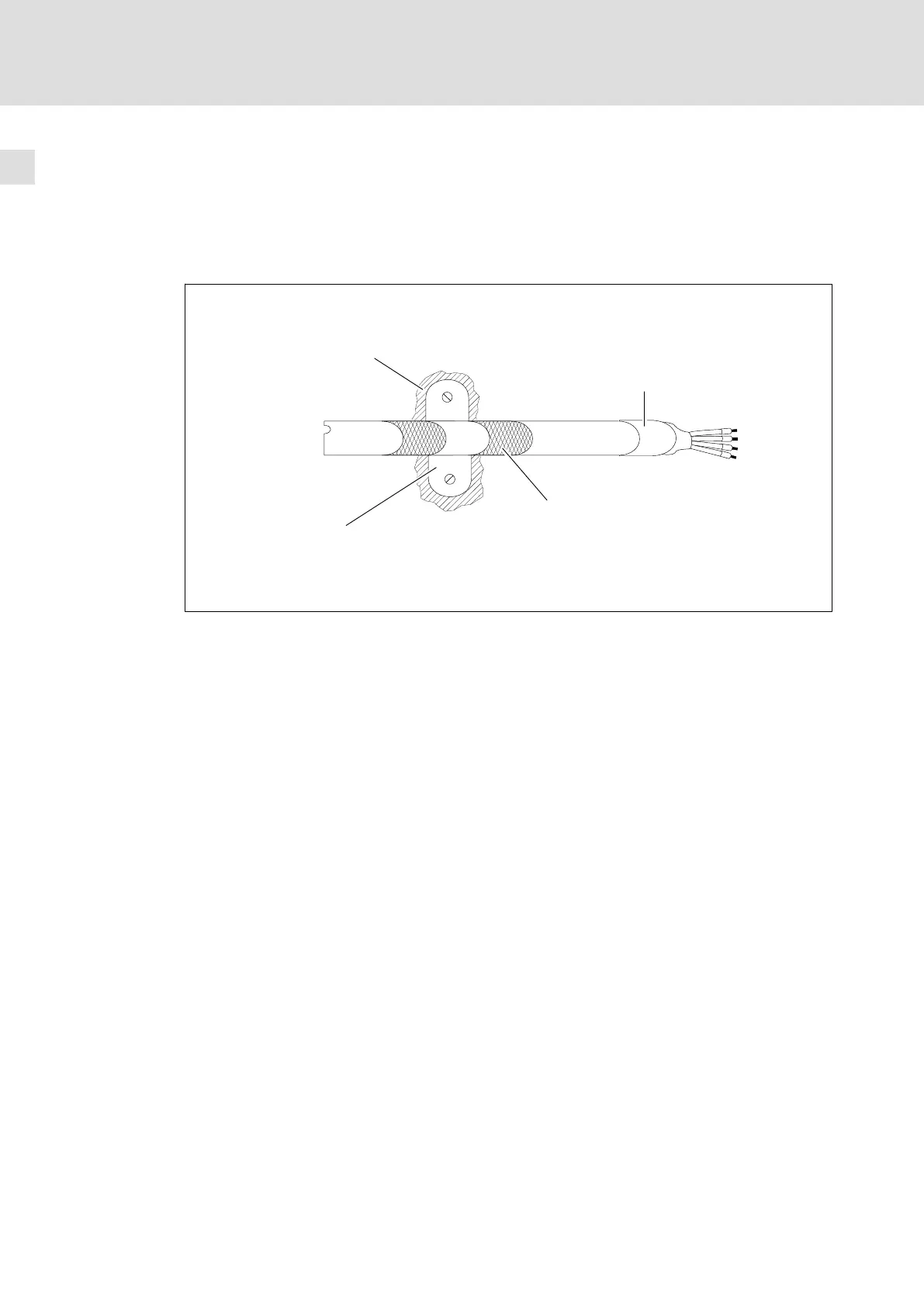

Abb. 5−2 Anschluss der Schirmung
Verdrahten Sie Abschirmungen, Masseverbindungen (GND) und Erdpotentialverbindun-
gen (PE) besonders sorgfältig, um Störeinflüsse zu vermeiden:
ƒ Abschirmungen möglichst nicht unterbrechen.
ƒ Ist eine Unterbrechung der Abschirmungen nicht zu vermeiden:
– Abschirmung an Unterbrechungen (Klemmleisten, Relais, Sicherungen)
großflächig und beidseitig auf die Montageplatte legen.
ƒ Leitungsführung möglichst dicht am Bezugspotenzial führen (frei hängende
Leitungen wirken wie Antennen).
Erdung
Sorgen Sie für einen guten Potenzialausgleich aller Anlagenteile (Versorgungs− und Rück-
speisemodul 934x, Antriebsregler, Netzfilter usw.) durch Leitungen von einem zentralen
Erdungspunkt (PE−Schiene). Halten Sie sich unbedingt an die vorgeschriebenen Mindest-
querschnitte der Leitungen.
Filterung
ƒ Verwenden Sie für die Versorgungs− und Rückspeisemodule nur die zugeordneten
Netzfilter:
– Netzfilter reduzieren unzulässige hochfrequente Störgrößen auf ein zulässiges
Maß.
