ES
118

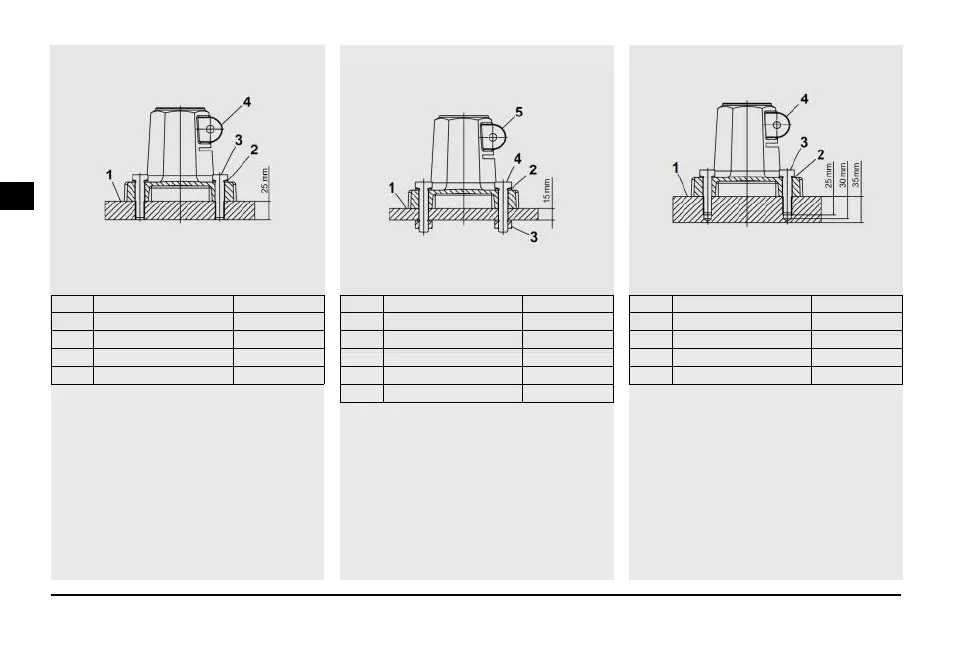

Fig.8 Fig.9 Fig.21
(Placa Espesor. 25mm con taladros roscados
pasantes)
(Placa Espesor. 15mm con taladros roscados
pasantes)
(Placa Espesor 35mm con taladros ciegos)
SOLUCION A SOLUCION B SOLUCION C
POS. DENOMINACION CANTIDAD
1 Placa espesor 15 mm 1
2 Arandela plana Ø12 mm 8
3 Tuerca M12 4
4 Tornillo TE M12x60 4
5 Base 1
POS. DENOMINACION CANTIDAD
1 Placa espesor 35 mm 1
2 Arandela plana Ø12 mm 4
3 Tornillo TE M12x50 4
4 Base 1
POS. DENOMINACION CANTIDAD
1 Placa espesor 25 mm 1
2 Arandela plana Ø12 mm 4
3 Tornillo TE M12x50 4
4 Base 1
