3-3 RE GULACION DE LA
VELOCIDAD
La elección de la velocidad de avance
de los rodillos del alimentador est á
relacionada con las siguientes
indicaciones:
- tipo de máquina herramienta (tupí,
cepilladora, sierra circular)
- características técnicas de la
máquina herramienta y su capacidad
- velocidad de la herramienta
- diámetro de la herramienta
- cantidad de filo cortante
- calidad del filo cortante
- dureza del material que se debe eliminar
- espesor del material que se debe eliminar
- superficie de acabado de la pieza
que se desea obtener
- superficie del material que se debe
transportar
- dureza del rodillo de goma
La elección de la velocidad la debe
realizar un operador especializado.
3-4 RE GULACION DE LA
VELOCIDAD DEL ARRASTRADOR
DE 8 VELOCIDADES (2038 - 2038CI
- 2048 - 2068)

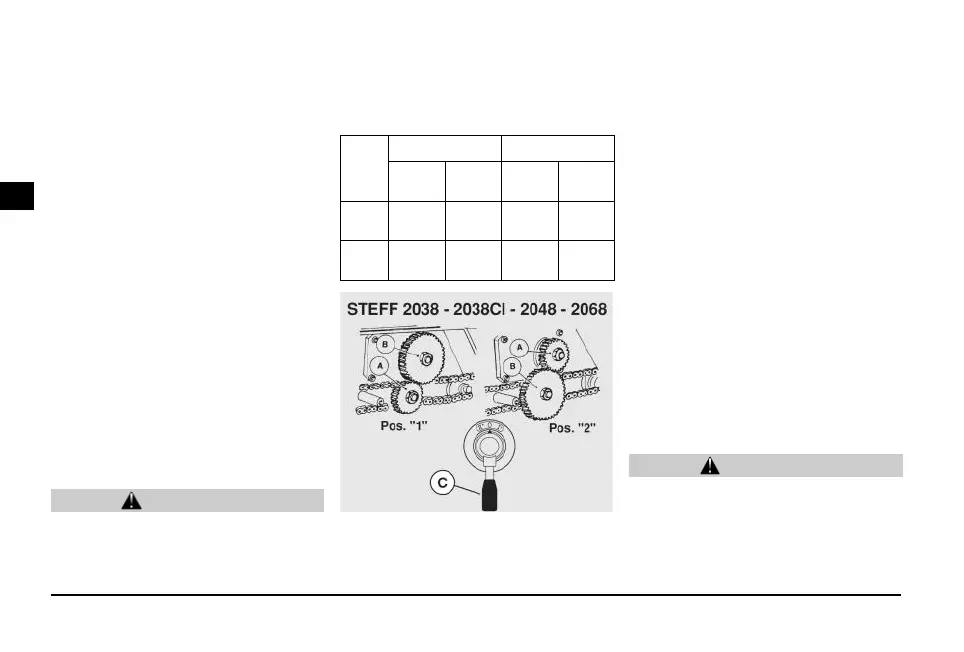

Pueden seleccionarse 8 distintas
velocidades utilizando estas
regulaciones (Fig.15):
a) Variación del número de RPM del
motor eléctrico accionado por
interruptor (1 o 2).
b) Cambio de la velocidad mediante
pomo del cambio C (Marcha I o
Marcha II).
c) Inversión de los engranajes de
transmisión A y B (Pos.”1” o Pos.”2”)
Para invertir los engranajes de
transmisión A y B actuar como se
indica a continuación:
1) Desconectar el Arrastrador de la
alimentación quitando el en-chufe de
la toma de corriente.
2) Abrir la portezuela lateral,
destornillando las relativas tuercas de
fijación y efectuar la inversión.
3) Sujetar las tuercas de los dos
engranajes y cerrar la portezuela
lateral.
Una vez terminada esta operación,
cerciorarse que la protección de
cobertura haya sido enroscada
totalmente.
ATENCION
ATENCION
ES
122
Pos. “1” Pos. “2”
RPM
motor
Marcha
I
Marcha
II
Marcha
I
Marcha
II
1
5,5
m/min
16,5
m/min
2
m/min
6,5
m/min
2
11
m/min
33
m/min
4
m/min
13
m/min
Fig.15
