Maggi STEFF 2034 - Zespół Ochrony Szczotek

PT
PL
196

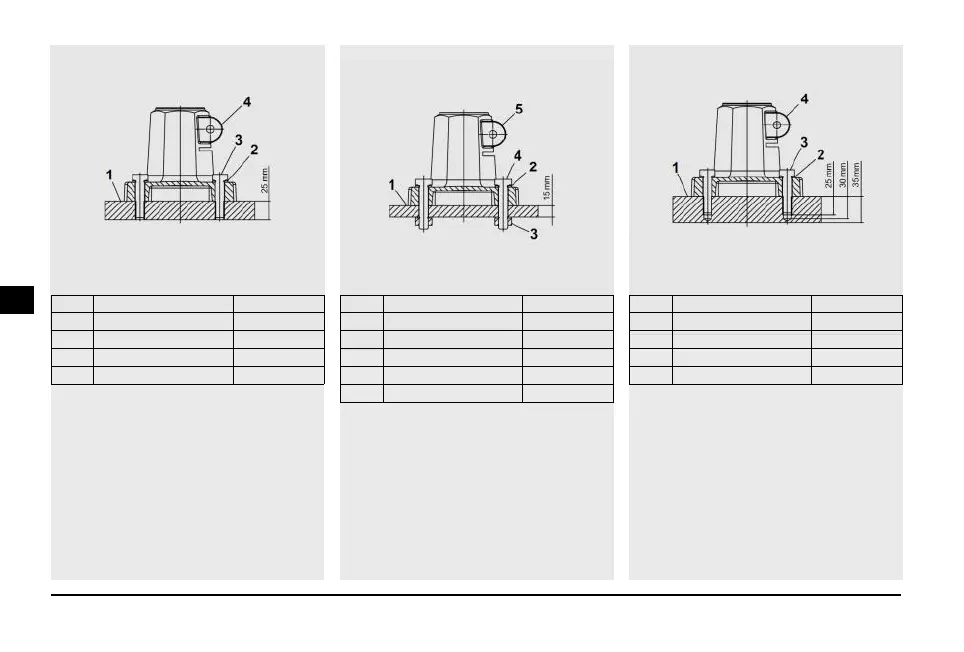

rys.8 rys.9 rys.10
(płytka grubości 25mm z gwintowanymi otworami) (płytka grubości 15mm z otworami) (płytka grubości 35mm z ślepymi otworami)
ROZWIĄZANIE A ROZWIĄZANIE B ROZWIĄZANIE C
POZ. OPIS ILOŚĆ
1 Płytka grubości 15 mm 1
2 Gładka podkładka Ø12 mm 8
3 Dado M12 4
4 HH śruba M12x60 4
5 Podstawa 1
POZ. OPIS ILOŚĆ
1 Płytka grubości 35 mm 1
2 Gładka podkładka Ø12 mm 4
3 HH śruba M12x50 4
4 Podstawa 1
POZ. OPIS ILOŚĆ
1 Płytka grubości 25 mm 1
2 Gładka podkładka Ø12 mm 4
3 HH śruba M12x50 4
4 Podstawa 1
