Kontrollera att den stödyta på
vilken hållaren skall monteras är
vara stabil och säker.
Frammatningsenheten skall fixeras
på maskinens huvudyta och inte på
de yttre, mer ostabila, ytorna, se
lösning A-B-C (Fig.8-9-10).
F ö r s ä k r a d i g o m a t t
blockeringshandtaget (M) på den
vertikala pelaren på basen är
korrekt åtdraget (se Fig.7).
2 - 3 M O N T E R I N G A V
SKYDDSBORSTAR
Nu kvarstår bara att fixera de två
borstarna till deras säte med de
avsedda 4 skruvarna som levereras
tillsam mans med nyckeln i
utrustningen.

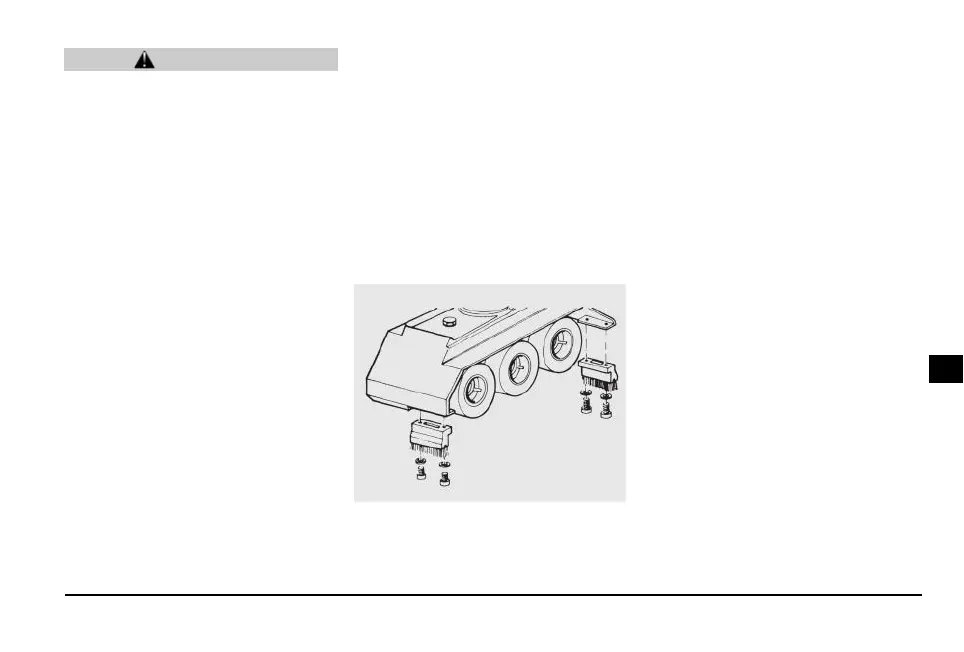

I Fig.11 så representeras en
montering av ett matarverk med 3
rullar.
2-4 MONTERING AV
MATARVERKET PÅ STÖD
Då man en gång fixerat stödet till
arbetsbänken så kvarstår bara att
montera dit matarverket genom att
använda den avsedda manschetten
(M) (se Fig.5) monterad på stödets
ytterlighet.
Man an vän der två sk ruva r,
åtdragningsskruv (P) och styrskruv
(Q) som inte skall dras åt utan bara
närmas.
VIKTIGT
249
Fig.11
