Controleren of het vlak waarop de
basis van de eenheid wordt gemon-
teerd veilig en stabiel is.
De aanvoerapparaat moet worden
vastgemaakt op het tafelblad van
de machine en niet op onstabiele
zijvlakken, zie oplossingen A-B-C
(Fig.8-9-10).
C o n t r o l e e r o f d e
blokkeerhandgreep (M) van de
verticale kolom op de juiste manier
op de basis is vastgezet (zie Fig.7).
2-3 MONTAGE VAN DE
BEVEILIGINGSBORSTELS
Nu dienen enkel nog de twee borstels
in hun zitting te worden aangebracht
met hun betrekkelijke schroeven, die
tezamen met de sleutel werden
meegeleverd.

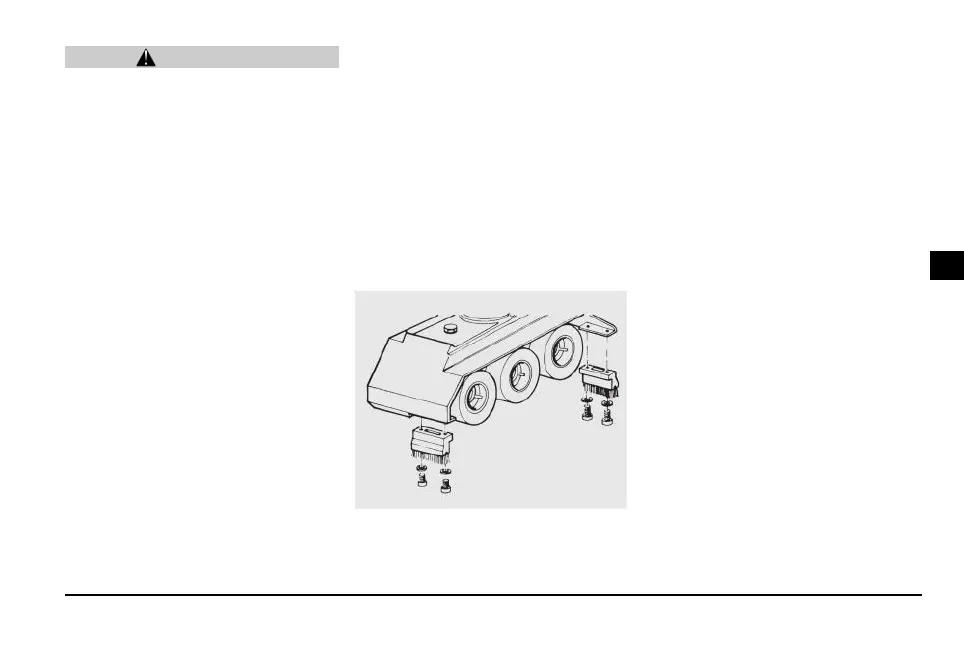

In Fig.11 wordt de montage op een
Aandrijver met 3 rollen geïllustreerd.
2-4 MONTAGE VAN DE
AANDRIJVER OP HET STEUNSTUK
Wanneer het steunstuk aan de
werkbank werd bevestigd, dient de
Aandrijver d.m.v. de passende ring
(M), die zich op het einde van het
steunstuk bevindt, te worden
gemonteerd (zie Fig. 5).
Men maakt gebruik van twee
schroeven: bevestigingsschroef (P) en
geleiderschroef (Q), die niet
aangedraaid worden, maar enkel
aangesloten.
171
OPGELET
Fig.11
