3-9 UTILIZAÇÃO DO ARRASTADOR
SOBRE TUPIA
Nas operações de canelura as duas
guias das tupias devem estar
perfeitamente alinhadas, enquanto
nas operações de fresagem ou
delineamento as duas guias devem
estar dispostas assimetricamente em
relação à espessura que se deve
arrancar.
Arrastador com 3 rolos
(STEFF 2034 - 2038 - 2038CI)
No Arrastador com 3 rolos a fresa das
tupias deve estar montada entre o
rolo intermédio (B) e o rolo de entrada
(A).
Arrastador com 4/6 rolos
(STEFF 2044 - 2048 - 2068)
O Arrastador com 4-6 rolos deve ser
colocado de modo que a fresa da
tupia se encontre logo após os rolos
de entrada (A) e (B).
151

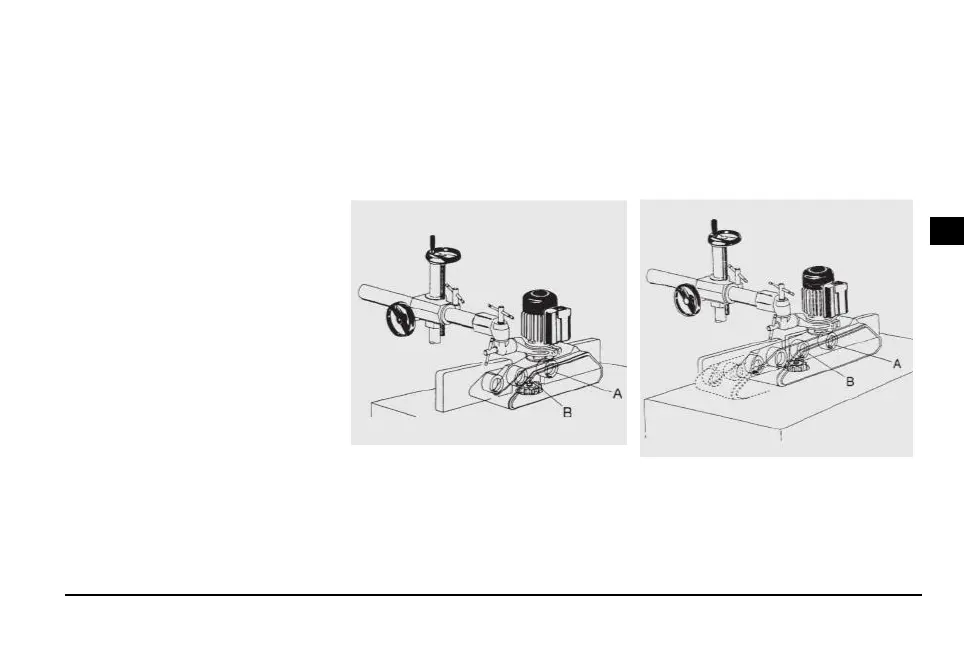

Fig.19
STEFF 2034 - 2038 - 2038CI
STEFF 2044 - 2048 - 2068
Fig.20
