3-4 REGOL AZIONE DELL A
VELOCITA’ DEL TRASCINATORE A
8 VELOCITA’
(STEFF 2038 - 2038CI - 2048 - 2068)
Si possono scegliere 8 diverse
velocità con le seguenti regolazioni
(Fig.15):
3-3 REGOL AZIONE DELL A
VELOCITA’
La sc el ta dell a ve locità di
avanzamento è strettamente collegata
alle seguenti indicazioni:
- tipologia della macchina utensile
- caratteristiche tecniche della
macchina utensile e le sue capacità
- velocità dell’utensile
- diametro dell’utensile
- numero dei taglienti
- qualità del tagliente
- durezza del materiale da asportare
- spessore del materiale da asportare
- superficie di finitura del pezzo che si
vuole ottenere
- superficie del materiale da trascinare
- durezza del rullo di gomma.
La scelta della velocità deve essere
effettuata da un operatore
specializzato.
ATTENZIONE
a) Variazione numero giri del motore
comandato da interruttore (1 o 2)
b) Cambio di marcia (Marcia I o
Marcia II) mediante manopola del
cambio (C)
c) Inversione della posizione degli
ingranaggi di trasmissione A e B
(Pos “1” o Pos “2).
Per invertire gli ingranaggi di
trasmissione (Pos. “1” e Pos “2”)
operare nel seguente modo:
1) Scollegare l’avanzamento dall’
alimentazione elettrica staccando la
spina dalla presa di corrente
2) Aprire il carter di protezione laterale
svitando la vite di bloccaggio.
3) Svitare i dadi di bloccaggio ed
operare l’inversione tra gli
ingranaggi A e B .
4) Serrare i dadi degli ingranaggi e
richiudere il carter laterale.
Finita questa op erazione,
assicurarsi che la protezione di
copertura sia stata regolarmente
avvitata.
Pos. “1” Pos. “2”
Giri
motore
Marcia
I
Marcia
II
Marcia
I
Marcia
II
1
5,5
m/min
16,5
m/min
2
m/min
6,5
m/min
2
11
m/min
33
m/min
4
m/min
13
m/min

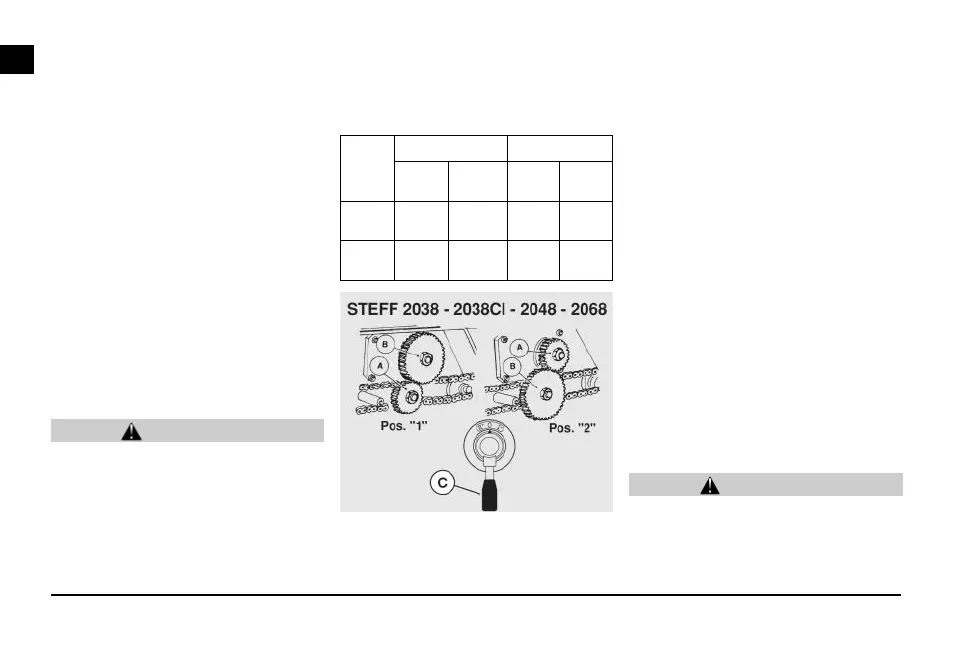

Fig.15
ATTENZIONE
