Le regolazioni devono essere
effettuate con l’avanzamento e la
macchina utensile scollegati dall’
alimentazione elettrica.

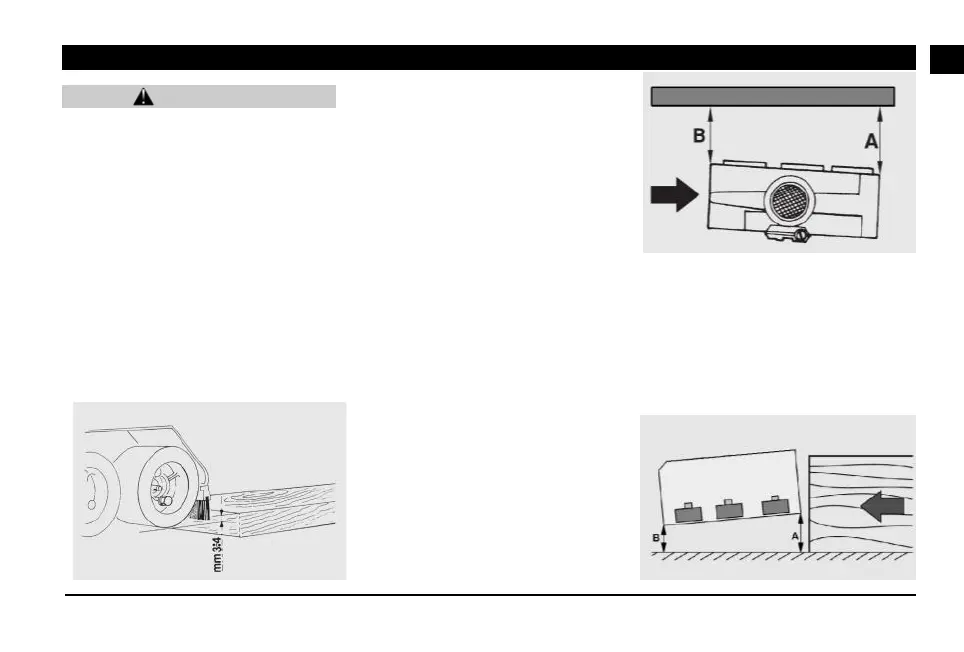

3-1 REGOLAZIONE DELL’ALTEZZA
Per regolare l’avanzamento in altezza
bisogna tener conto dello spessore
del pezzo da trascinare (vedi Fig.12).
Si devono posizionare le ruote ad una
altezza di circa 3-5 mm inferiore
rispetto all’altezza del piano da
trascinare, in modo da assicurare
sempre la presa.
IT
17
Il sistema di sospensioni compenserà
eventuali differenze di altezza.
3 - 2 R E G O L A Z I O N E
DELL’INCLINAZIONE
L’avanzamento è stato progettato per
essere utilizzato su più macchine
utensili.
In ogni caso per assicurare che il
pezzo si muova parallelamente alla
guida-squadra occorre posizionare
l’avanzamento leggermente inclinato
rispetto alla direzione di traslazione
del pezzo.
Per lavorazioni in cui l’avanzamento è
u s a t o i n “ p o s i z i o n e
verticale” (Fig.13) la distanza (B) tra
rullo di uscita e squadra deve risultare
di 5-6 mm inferiore a quella del rullo di
entrata (A).
Nel caso di utilizzo dell’avanzamento
in “posizione orizzontale” (Fig.14),
la distanza (B) tra il rullo di uscita e il
piano della macchina utensile deve
risultare di 5-6 mm inferiore alla
distanza (A) tra il rullo di entrata e il
piano della macchina utensile.
CAPITOLO 3 - UTILIZZAZIONE E REGOLAZIONI
ATTENZIONE
Fig.12
A = B +5/6 mm
Fig.14
Fig.13
A = B +5/6 mm
