Maggi STEFF 2034 - Montaje de Los Cepillos de Proteccion; Montaje del Arrastrador en el Soporte

ES
Verificar que el plano sobre el cual
es instalada la base del soporte,
sea segura y estable.
El alimentador debe ser fijado
sobre el plano principal de la
máquina y non sobre plnos
considerados inestables, ver
soluciones A-B-C (Fig.8-9-10).
Cerciorarse que la manija de
bloqueo (K) de la columna vertical
a la base esté correctamente
apretada (ver Fig.7).
2-3 MONTAJE DE LOS CEPILLOS
DE PROTECCION
No queda ahora que fijar los dos
cepillos en sus alojamientos con los 4
tornillos suministrados junto con la

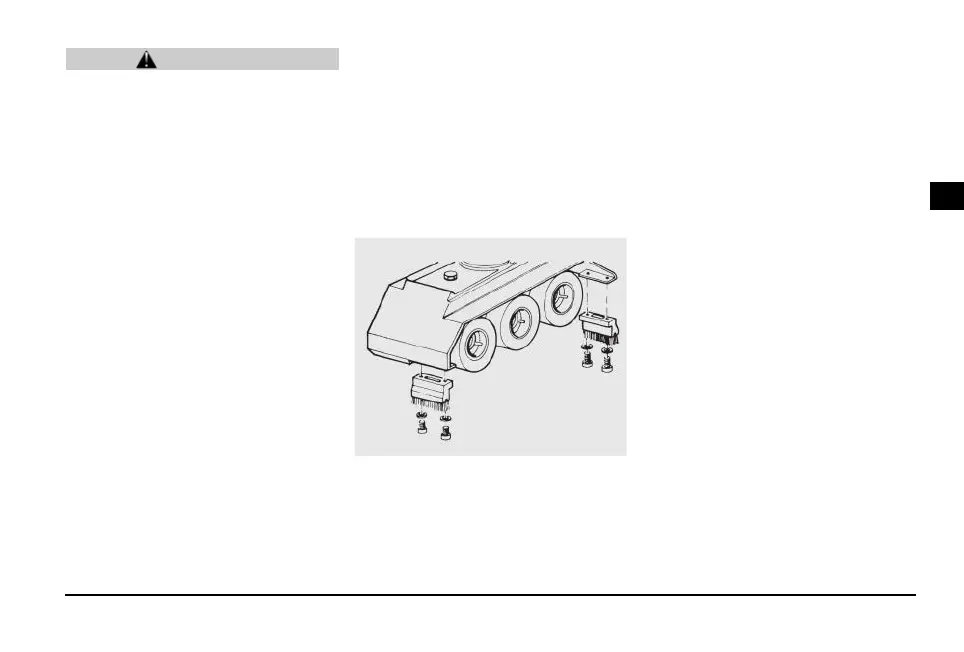

llave. La Fig.11 ilustra el montaje en
un Alimentador de 3 rodillos.
2-4 MONTAJE DEL ARRASTRADOR
EN EL SOPORTE
Una vez sujetado el sostén en el ban-
co de trabajo, no queda que montar el
Arrastrador utilizando el collar (M),
que aparece en la Fig.5 montado en
la extremidad del soporte.
Se emplean dos tornillos de sujeción
(P) y tornillo guía (Q) que no debe
apretarse, sino sólo acercada.
ATENCION
119
Fig.11
