Maggi STEFF 2034 - Nastavení Sklonu; Nastavení Výšky; Použití a Nastavování

CS
Veškerá nastavení se musí
uskutečňovat tehdy, když je stroj
odpojený od napájecí sítě, při
vytažení napájecí zástrčky.

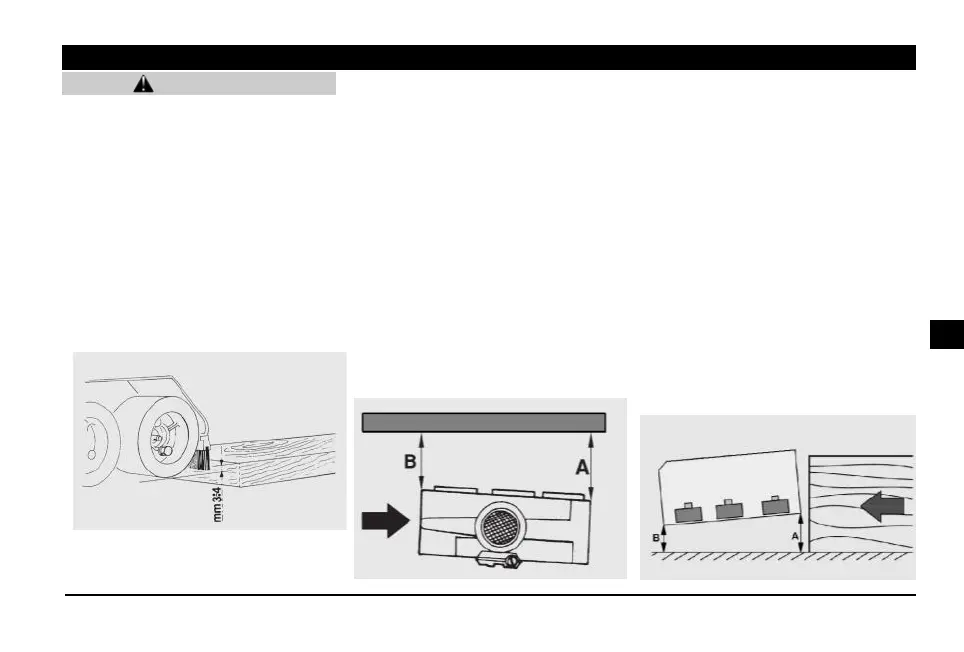

3-1 NASTAVENÍ VÝŠKY
Pro seřízení výkonového podávacího
zařízení v jeho výšce je nezbytně
nutné vzít do úvahy tloušťku kusu,
který se má obrábět (viz obrázek 12).
Umístěte kola k výšce o zhruba 3 až 5
mm menší, než je výška podávací
roviny, tak, aby tato vždy pevně
držela. Závěsný systém odsadí
jakékoliv výškové rozdíly.
3-2 NASTAVENÍ SKLONU
Výkonové podávací zařízení bylo
konstrukčně navržené k použití na
různých strojích. Pro ujištění, že je
pohyb kusu souběžný k čtvercovému
vedení, je potřeba v každém případě
umístit výkonové podávací zařízení v
mírném úhlu ke směru pohybu kusu
(viz obrázek 13).
Pro takové aplikace, ve kterých se
podávací zařízení používá ve svislém
směru, se zde ujistěte, že vzdálenost
(B) mezi výstupním válcem a
čtvercem je o 5 až 6 mm menší, než
vzdálenost (A) u vstupního válce.
Pro takové aplikace, ve kterých se
výkonové podávací zařízení používá
ve vodorovném směru (obrázek 14),
se ujistěte, že vzdálenost (B) mezi
výstupním válcem a rovinou stroje je o
5 až 6 mm menší, než je vzdálenost
(A), tedy vzdálenost mezi vstupním
válcem a rovinou obráběcího stroje.
KAPITOLA 3 - POUŽITÍ A NASTAVOVÁNÍ
VÝSTRAHA
225
obr.12
A = B +5/6 mm
obr.14
obr.13
A = B +5/6 mm
