Maggi STEFF 2034 - Regulação da Velocidade Do Avanço Com 4 Velocidades (Steff 2034 - 2044); D I S P O S I T I V O S D E; Protecção

PT
PT
a) Variação do número das rotações
do motor eléctrico comandado pelo
motor (1 ou 2).
b) Inversão das engranagens de tran-
smissão A, B (Pos “1” o Pos “2).
Para invertir as engrenagens de tran-
smissão operar desta maneira:
1) Desligar o avanço da alimentação
eléctrica tirando a ficha da tomada
de corrente.
2) Abra a portinhola lateral desapara-
fusando o parafuso de bloqueio.
3) Desaparafuse as porcas de blo-
queio e efectue a inversão entre as
engrenagens A e B, segundo a
velocidade de paragem que se
deseja obter.
4) Aperte as porcas das engrenagens
e feche a portinhola lateral.
Depois de terminada esta operaçã-
o, verifique que a protecção de
cobertura tenha sido aparafusada
regularmente.
N.B.: As velocidades representadas
nas tabelas foram calculadas
mediante a utilização do avanço com
rolos/lagarta novos (Ø 120 mm).
A velocidade dos rolos diminui em
função do consumo do diâmetro
dos mesmos e pode atingir valores
de redução de 15% em relação às
velocidades iniciais.
3 - 6 D I S P O S I T I V O S D E
PROTECÇÃO
Antes de pôr em funcionamento,
controle que a protecção de cobertura
(cobertura da caixa das engrenagens)
tenha sido regularmente apertada.
3-5 REGULAÇÃO DA VELOCIDADE
DO AVANÇO COM 4 VELOCIDADES
(STEFF 2034 - 2044)
Essas 4 velocidades obtêm-se
através das seguintes regulações
(FIg.16):
ATENÇÃO
149
RPM
motor
Pos. “1” Pos. “2”
1
11 m/min 4 m/min
2
22 m/min 8 m/min

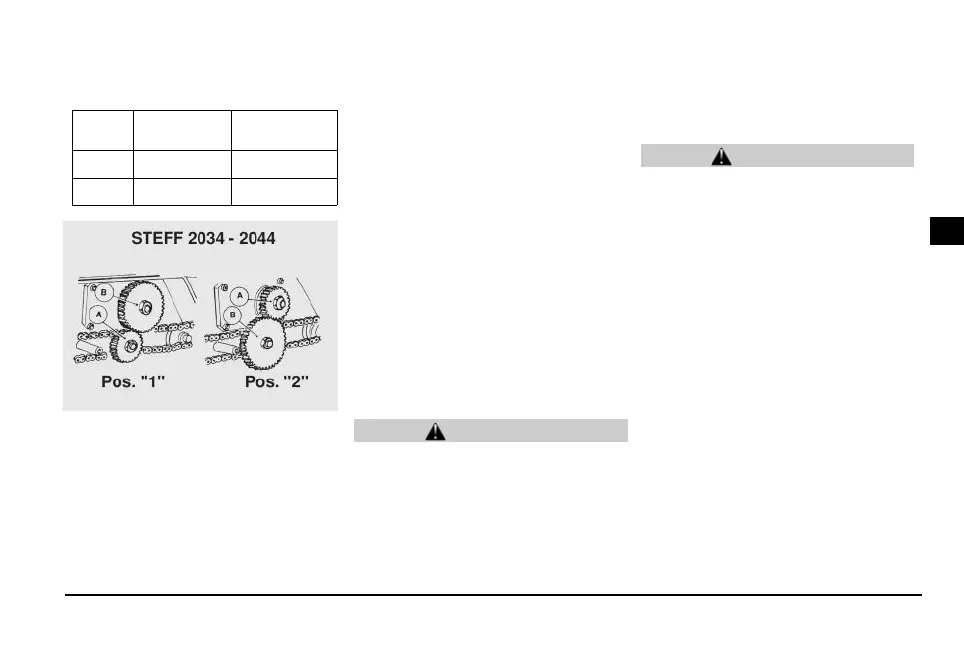

Fig.16
ATENÇÃO
