In questo capitolo vengono fornite
tutte le istruzioni necessarie per il
corretto montaggio della macchina.
2-1 MONTAGGIO DEL SUPPORTO
A CROCIERA
1) Inserire il tubo orizzontale con
cremagliera (A) nella crociera (B)
2) Montare il gruppo snodato con
collare (M) all'estremità del tubo (A) e
serrare la vite di fissaggio (N).
CAPITOLO 2 - INSTALLAZIONE
3) Inserire il pomello (C) nel volantino
che regola l'alzata.
2-2 COLLOCAZIONE E FISSAGGIO
DEL SUPPORTO SUL BANCO DI
LAVORO
Prima di procedere al fissaggio è
opportuno prendere in considerazione
gli ingombri della macchina montata
(Fig.6)
Si deve considerare lo spazio
necessario per la lavorazione,
variabile secondo il tipo di utilizzo a
cui il Trascinatore è destinato, in
modo da poter valutare la migliore
posizione in cui piazzare la base del
supporto.
Nel Capitolo 3 sono illustrati vari
utilizzi ed alcuni esempi di piazzatura
ottimale del Trascinatore.
Per l'interasse tra i fori nel banco fare
attenzione alla Fig.7.

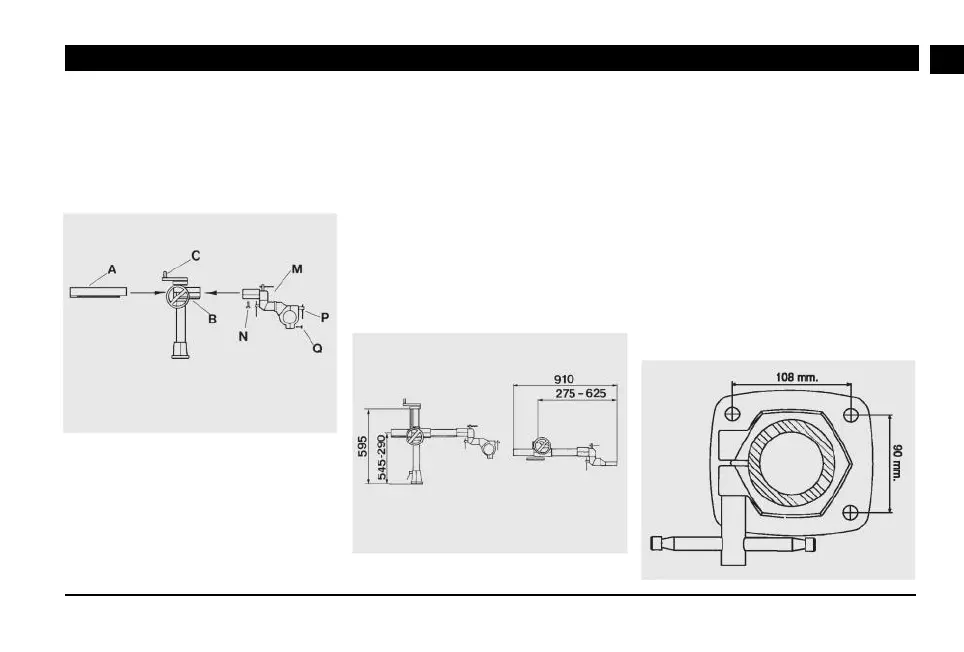

Fig.5
Fig.7
K
Fig.6
