Maggi STEFF 2034 - Page 15

IT
14

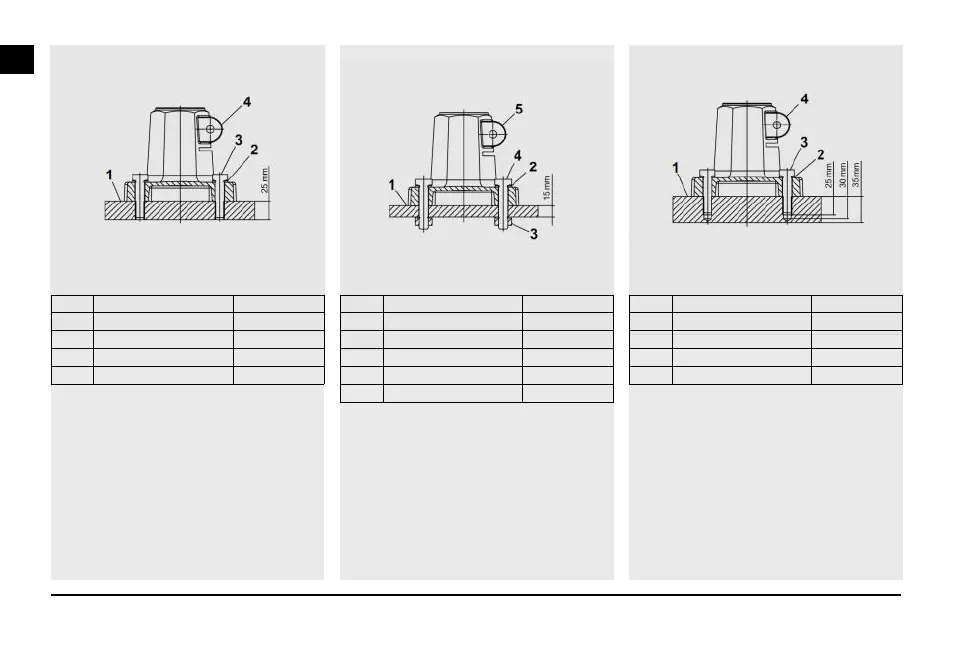

Fig.8 Fig.9 Fig.10
(Piastra Sp.25 mm con fori filettati passanti) (Piastra Sp.15 mm con fori passanti) (Piastra Sp.35 mm con fori ciechi)
SOLUZIONE A SOLUZIONE B SOLUZIONE C
POS. DENOMINAZIONE QUANTITA’
1 Piastra Sp. 25 mm 1
2 Rondella piana Ø12 mm 4
3 Vite TE M12x50 4
4 Base 1
POS. DENOMINAZIONE QUANTITA’
1 Piastra Sp. 15 mm 1
2 Rondella piana Ø12 mm 8
3 Dado M12 4
4 Vite TE M12x60 4
5 Base 1
POS. DENOMINAZIONE QUANTITA’
1 Piastra Sp. 35 mm 1
2 Rondella piana Ø12 mm 4
3 Vite TE M12x50 4
4 Base 1
