Maggi STEFF 2034 - Utilização E Regulações; Regulação da Altura; Regulação da Inclinação

PT
PT
As regulações devem ser efectua-
das com a máquina desligada da
alimentação eléctrica.
3-1 REGULAÇÃO DA ALTURA
Para regular o avanço em altura é
preciso ter em consideração a espes-
sura do objecto que se deve cortar
(veja Fig.12). As rodas devem ser
colocadas a uma altura de cerca 3-5
mm inferior em relação à altura do
plano que deve ser arrastado, de
modo a garantir sempre a aderência;
o sistema de suspensões compensará
as eventuais diferenças de altura que
eventualmente se verifiquem.
3-2 REGULAÇÃO DA INCLINAÇÃO
O avanço foi projectado para ser
utilizado em mais máquinas. De
qualquer maneira para ser seguro que
o objecto se mova paralelamente à
guiaes quadri a, é necess ario
posicionar o avanço ligeiramente
inclinado relativamente à direcção de
translação do objecto (veja Fig.13).
Para laborações nas quais o avanço é
utilizado em “posição vertical”
teremos portantoque fazer com que a
distância (B) entre o rolo de saída e a
esquadria seja de 5-6 mm inferior à
do rolo de entrada (A).
No caso de utilização do avanço em
“posição horizontal” (Fig.14), faça de
modo a que a distância (B) entre o
rolo de saída e o plano da máquina-
ferramenta seja de 5-6 mm inferior à
distância (A), que é a distância entre o
rolo de entrada e o plano da máquina-
ferramenta.
CAPÍTULO 3 - UTILIZAÇÃO E REGULAÇÕES
147

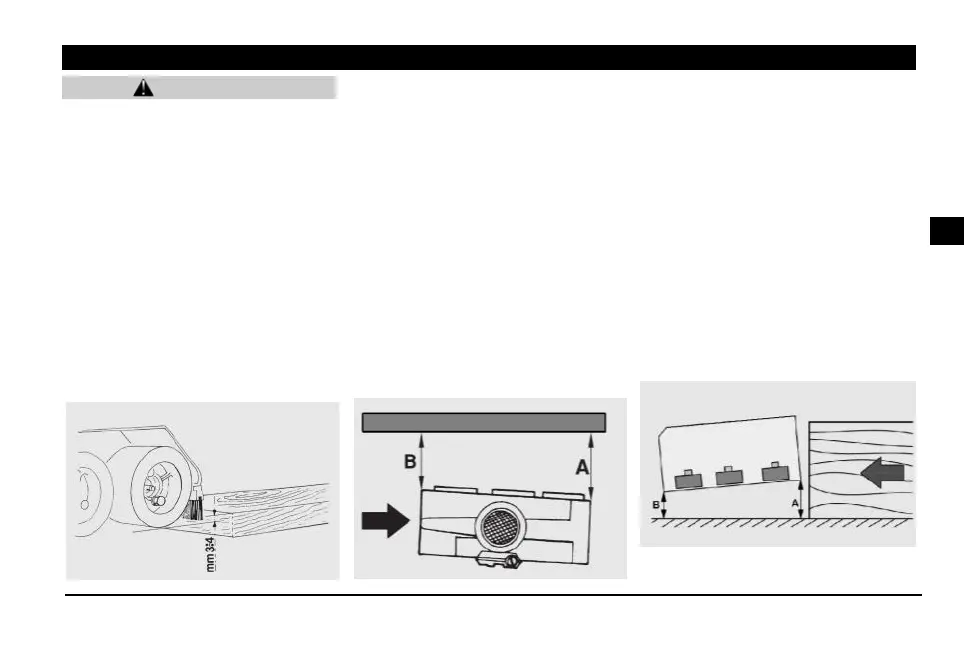

Fig.12
A = B +5/6 mm
Fig.14
Fig.13
A = B +5/6 mm
