I detta kapitel så ges alla nödvändiga
instruktioner för en korrekt montering
av maskinen.
2-1 MONTERING AV DET
KORSFORMADE STÖDET

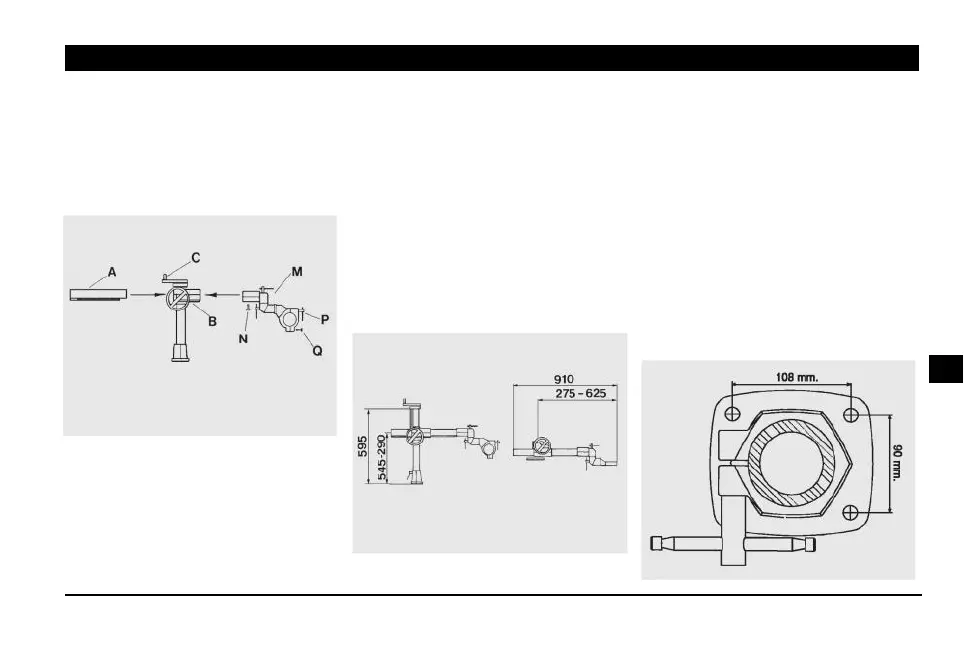

1) Sätt in det horisontala röret med
kuggstångsdrev (A) in i korset (B).
2) Montera den ledade enheten med
manschett (M) till rörets ytterlighet (A)
och dra åt fixeringsskruven (N).
KAPITEL 2 - INSTALLATION
3) Sätt knoppen (C) i handhjulet som
reglerar höjden.
2-2 PLACERING OCH FIXERING
TILL STÖDET PÅ ARBETSBÄNKEN
Innan man fortsätter med fixeringen
så är det lämpligt att ta i beaktande
maskinens utrymme då den är monte-
rad och som Fig.6.
Man måste ta hänsyn till nödvändigt
utrymme för arbetet som varierar be-
roende på vilket användningsområde
som matarverket är ägnat för, för att
bäst kunna värdera bästa position för
att placera stödets basenhet.
I kapitel 3 så illustreras olika använ-
dningsområden och några exempel på
optimal placering av matarverket.
247
Fig.5
Fig.7
K
Fig.6
