In dit hoofdstuk worden alle
instructies, noodzakelijk voor de juiste
m o nt a g e v a n d e m a c h i ne
weergegeven.

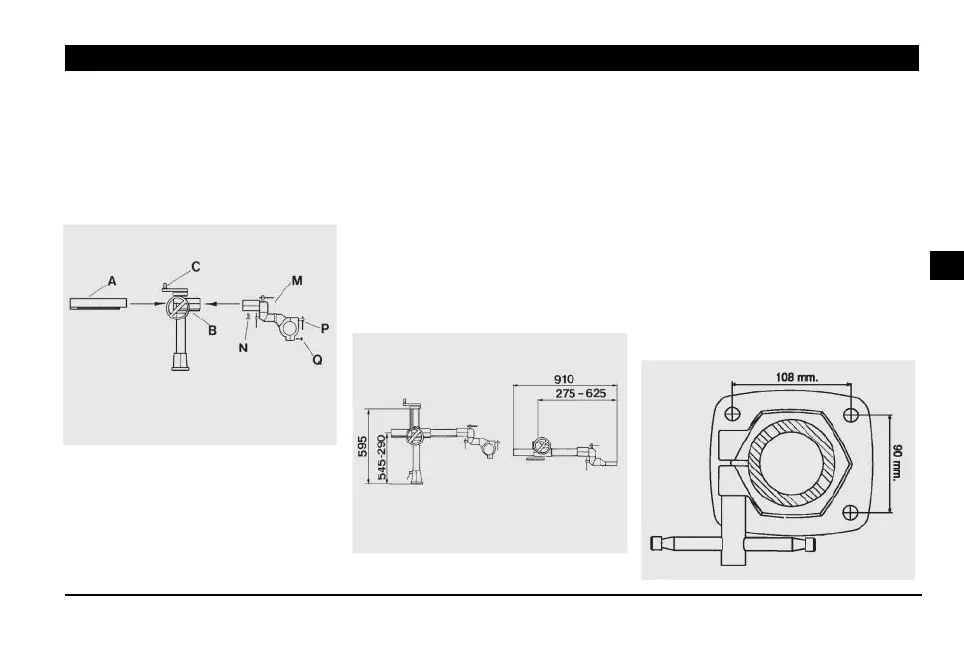

2 - 1 M O N T A G E V A N D E
KOPPELINGSHOUDER
1) Voeg de horizontale buis met de
tandstang (a) in de koppeling (B)
2) Monteer de gebogen groep met de
stelring (M) aan het uiteinde van de
buis (A) en draai de stelschroef (N)
aan.
HOOFDSTUK 2 - INSTALLATIE
3) Voeg de knop (C) in het handwiel
voor de afstelling van het opstapje.
2-2 HET AANBRENGEN EN
B E V E S T I G E N V A N H E T
STEUNSTUK OP DE WERKBANK
Vooraleer de bevestiging uit te
voeren, is het aangebracht de
b e n o d i g d e r u im t e v a n d e
gemonteerde machine in overweging
te nemen, zoals in Fig.6.
De noodzakelijke ruimte voor de
bewerking dient in overweging
genomen te worden, veranderlijk
volgens het gebruikstype waarvoor de
Aandrijver is bestemd, zodat de beste
plaats voor de basis van het steunstuk
kan worden uitgezocht. Op bladzijde
114 en de volgende bladzijden
worden de verschillende gebruiken en
sommige voorbeelden van een
uitstekende plaatsing van de
Aandrijver geïllustreerd.
Voer de asafstand tussen de
openingen in de bank, volgens de
tekening op deze bladzijde uit.
169
Fig.5
Fig.7
K
Fig.6
