ES
En este capítulo se suministran todas
las instrucciones necesaria para el
correcto montaje de la maquina.

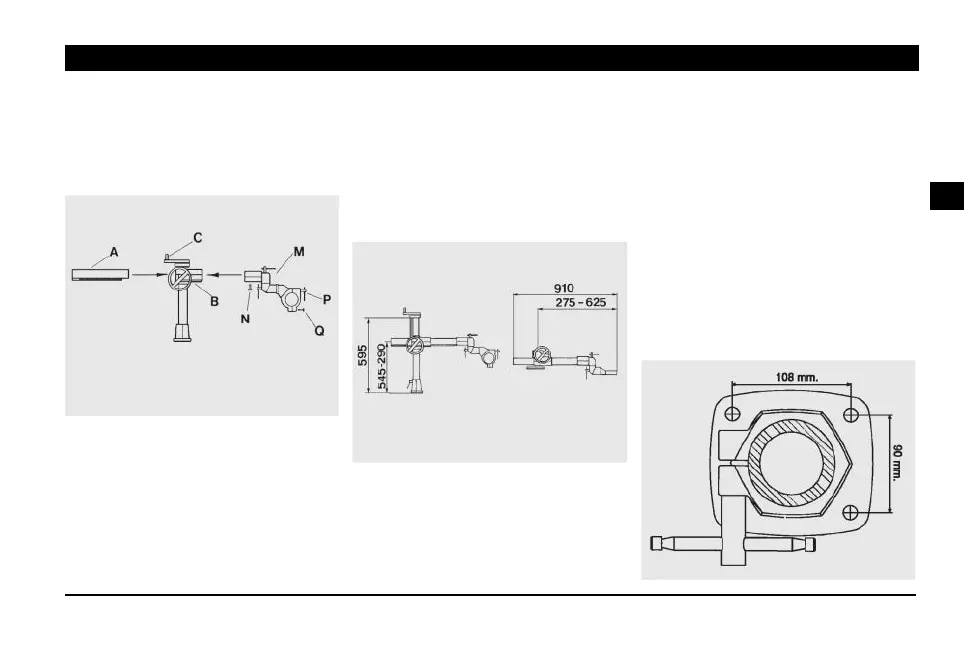

2-1 MONTAJE DEL SOPORTE DE
CRUCETA
1) Introducir en la cruceta (B) el tubo
horizontal con cremallera (A).
2) Montar el grupo articulado con
collar (M) en la extremidad del tubo
(A) opuesto al tope y apretar el tornillo
de fijación (N).
3) Montar la perilla (C) en el volante
que regula la elevación.
CAPÍTULO 2 - INSTALACIÓN
2-2 COLOCACION Y SUJECION
DEL SOPORTE EN EL BANCO DE
TRABAJO
Antes de efectuar la fijación es
necesario tomar en consideración las
dimensiones de la máquina montada
ilustradas en la Fig.6.
Hay que considerar el espacio
necesario para la ejecución del
trabajo, variable según el tipo de
empleo al que el Arrastrador está
destinado de manera que pueda
calcularse la mejor posición en la cual
colocar la base del soporte.
En el Capitulo 3 y siguientes se
ilustran los distintos empleos y unos
ejemplos de colocación óptima del
Arrastrador.
Para el intereje entre los agujeros en
el banco ver la Fig.7.
117
Fig.5
Fig.6
Fig.7
K
