CS
Tato kapitola obsahuje veškeré pokyny,
které jsou požadované pro správné
sestavení stroje.

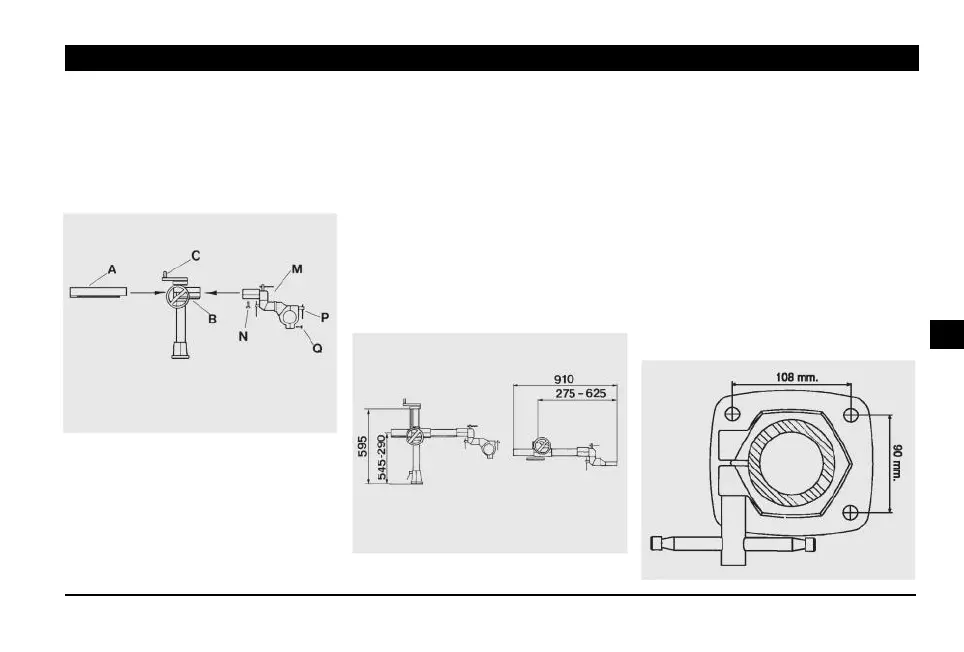

2-1 SESTAVA NA PODPORU
PLAVBA
1) Vložte horizontální trubku s tyčí (A)
v cruise (B)
2) Montáž kloubové skupinu s límcem
(M), na konci trubky (A) a utáhnout
upevňovací šroub (N).
KAPITOLA 2 - INSTALACE
3) Vložte knoflík (C) do ručního
kolečka, která upravuje výtah.
2-2 UMÍSTĚNÍ A ZAJIŠTĚNÍ
PODPORU NA PRACOVNÍM STOLE
Před kterým je třeba vzít v úvahu
rozměry sestaveného stroje (Obr.6)
Je třeba vzít v úvahu prostor potřebný
pro zpracování, variabilní v závislosti
na typu použití, na které se
Strojvedoucího je určena, s cílem
posoudit nejlepší umístění, do kterého
chcete umístit základnu podpory.
V kapitole 3 jsou znázorněna různá
použití a některé příklady optimální
umístění Strojvedoucího.
Pro vzdálenost mezi otvory v bance
dávat pozor na obr.7.
221
obr.5
obr.7
K
obr.6
