PT
PL
Wszystkie regulacje należ y
wykonywać przy odłączonym
zasilaniu.

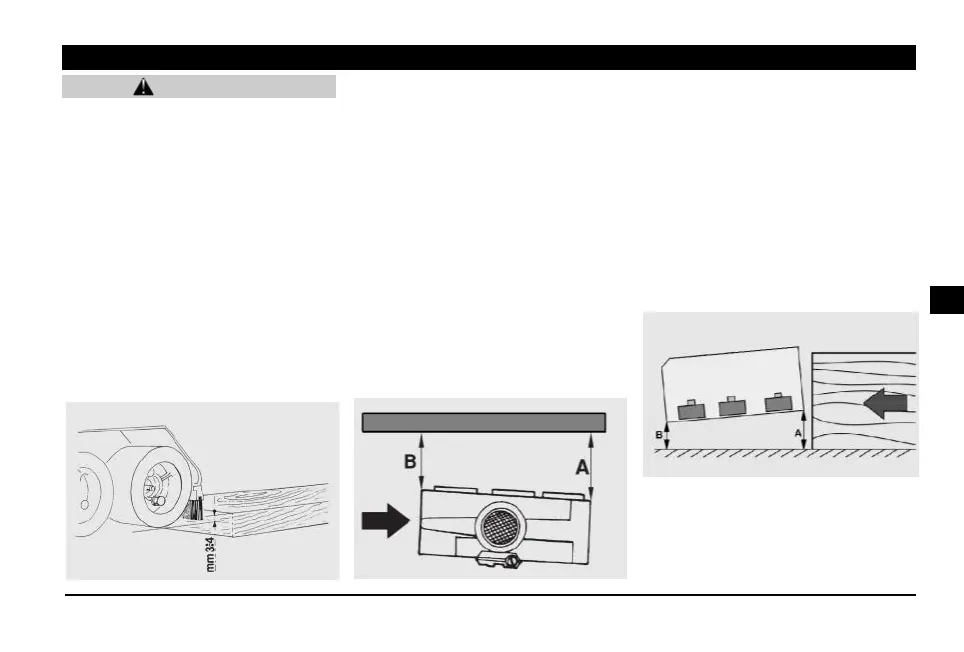

3-1 REGULACJA WYSOKOŚCI
Aby ustawić posuw na żądanej
wysokości, to jest należy wziąć pod
u w a g ę g r u b o ś ć k a w a ł k ó w
przeznaczonych do obróbki (patrz
rys.12). Ustawienia łek (rolek)
powinno być na wysokości około 3-5
mm mniej niż wysokość obrabianej
powierzchni, tak aby posuw mógł
pewnie przytrzymać obrabiany panel
na każdym etapie jego obróbki;
zawieszenie zrekompensuje różnicę
wysokości.
3-2 REGULACJA NACHYLENIA
Posuw zost zaprojektowany do
stosowania na kilku maszynach.
W każdym przypadku, aby upewnić
się, że ruch obrabianego elementu
jest wnoległy do prowadnicy,
konieczne jest umieszczenie posuwu
pod niewielkim kątem w stosunku do
kierunku ruchu obrabianych paneli
(patrz rys.13).
Do zastosowań, w których posuw jest
w pozycji pionowej, upewnij się że
odległość (B) pomiędzy rolką
wylotową i prowadnicą jest 5-6 mm
mniejsza niż na wlocie materiału (A).
Dla zastosowań gdzie posuw
zamocowany jest poziomo (rys.14),
upewnij s, że odległość (B) pomiędzy
rolką wylotową i aszczyzną obrabiarki
jest 5-6 mm mniejsza od odleości
wlotowej (A).
ROZDZIAŁ 3 - USTAWIENIA I UŻYTKOWANIE
UWAGA
199
rys.12
A = B +5/6 mm
rys.14
rys.13
A = B +5/6 mm
