PT
Neste capítulo serão fornecidas todas
as instruções necessárias para a
correcta montagem da máquina.

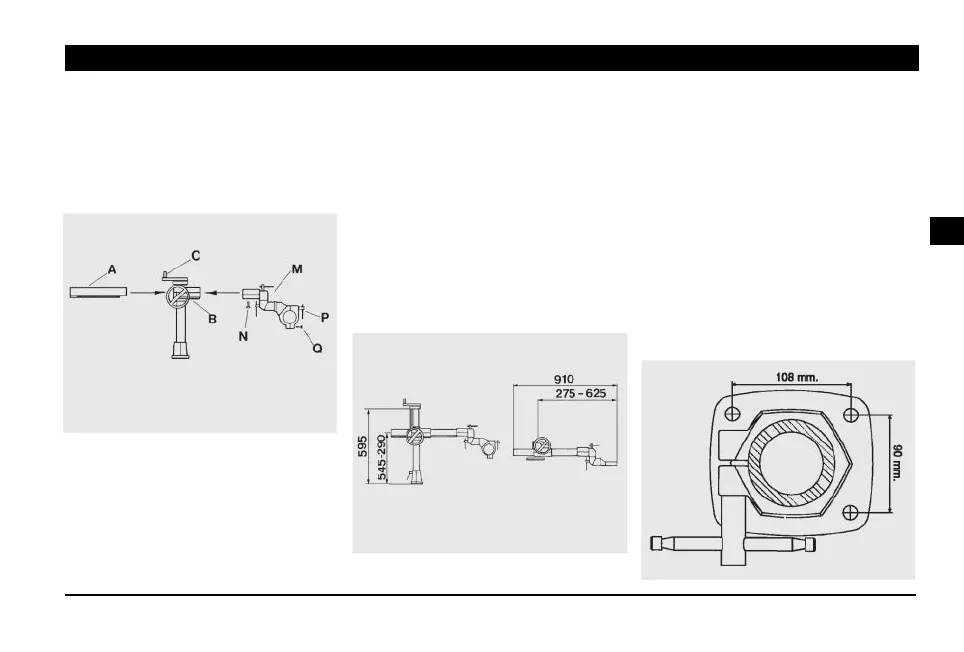

2-1 MONTAGEM DO SUPORTE A
TRAVESSA EM CRUZ
1) Inserir na travessa em cruz (B) o
tubo horizontal com cremalheira (A).
2) Montagem o grupo desarticulado
com colocar (M) à extremidade do
tubo (A) colocado no batente e aper-
tar o parafuso de fixagem (N).
CAPÍTULO 2 - INSTALAÇÃO
3) Inserir o mação (C) no pequeno
volante que regula a elevação.
2-2 COLOCAÇÃO E FIXAGEM DO
SUPORTE SOBRE A MESA DE
TRABALHO
Antes de proceder à fixagem é oportu-
no ter em consideração o volume da
máquina montada ilustrada na (Fig.6).
Deve-se considerar o espaço
necessário para trabalhar, variável
segundo o tipo de utilização à qual o
Arrastador é destinado, de modo a
poder avaliar a melhor posição sobre
a qual colocar a base do suporte.
No capítulo 3 eles são ilustrados
varias utilizações e vários exemplos
de colocação óptimas do Arrastador.
Para o intra-eixo entre os furos no
banco ter atenção à Fig.7
143
Fig.5
Fig.6
Fig.7
K
