Maggi STEFF 2034 - 4 Velocidades; D I S P O S I T I V O S D E; Proteccion

a) Variación del número de RPM del
motor eléctrico accionado por inter-
ruptor (1 o 2).
b) Inversión de los engranajes de
transmisión A y B (Pos.”1” o Pos.”2”)
Para invertir los engranajes de tran-
smisión A y B actuar como se indica a
continuación:
1) Desconectar el Arrastrador de la
alimentación quitando el en-chufe de
la toma de corriente.
2) Abrir la portezuela lateral, destornil-
lando las relativas tuercas de fijación
y efectuar la inversión.
3) Sujetar las tuercas de los dos en-
granajes y cerrar la portezuela lateral.
Una vez terminada esta operación,
cerciorarse que la protección de
cobertura haya sido enroscada
totalmente.
N.B.: Las velocidades indicadas en
las tablas han sido calculadas
utilizando un alimentador con rodillos
nuevos (Ø 120 mm).
La velocidad periférica de los
rodillos disminuye en función del
consumo del diámetro de los
mismos y pueden alcanzar valores
de reducción del 15% respecto a
las velocidades iniciales.
3 - 6 D I S P O S I T I V O S D E
PROTECCION
Prestar atención que, antes de la
puesta en función, la protección de
cubierta (tapa de la caja de
engranajes) esté siempre
regularmente enroscada

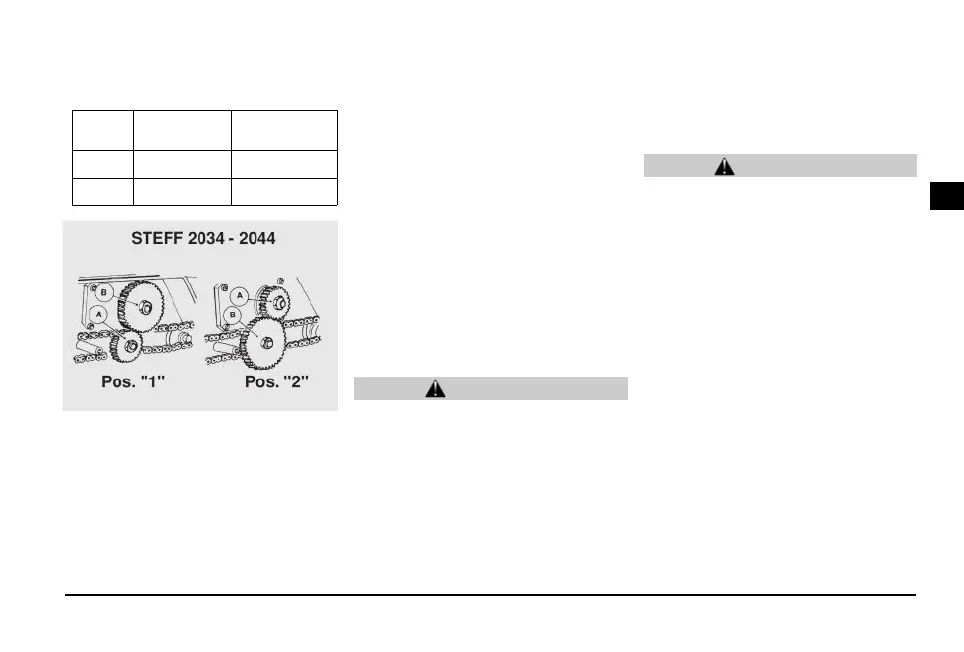

3-5 RE GULACION DE LA
VELOCIDAD DEL ARRASTRADOR
DE 4 VELOCIDADES (2034 - 2034)
Este modelo preve la utilización sólo
con 4 velocidades puesto que no está
equipado de cambio.
Pueden seleccionarse 4 distintas
velocidades utilizando estas
regulaciones (Fig.16):
ES
123
RPM
motor
Pos. “1” Pos. “2”
1
11 m/min 4 m/min
2
22 m/min 8 m/min
Fig.16
ATENCION
ATENCION
