PT
Certificar-se de que a superfície
sobre a qual se monta a base do
suporte dê garantias de segurança
e de estabilidade.
O avanço deverá ser fixado sobre o
plano principal da máquina, e não
sobre outras superfícies de recur-
so, veja soluções A-B-C (Fig.8-9-
10).
Verifique que a maçaneta de bloca-
gem (K) da coluna vertical na base
tenha sido correctamente apertada
(veja Fig.7).
2-3 MONTAGEM DAS PEQUENAS
ESCOVAS DE PROTECÇÃO
So falta agora fixar as duas escovas
nos seus habitáculos com os
respectivos parafusos fornecidos
c on ju nt am en te à c h a ve na
ferramenta.

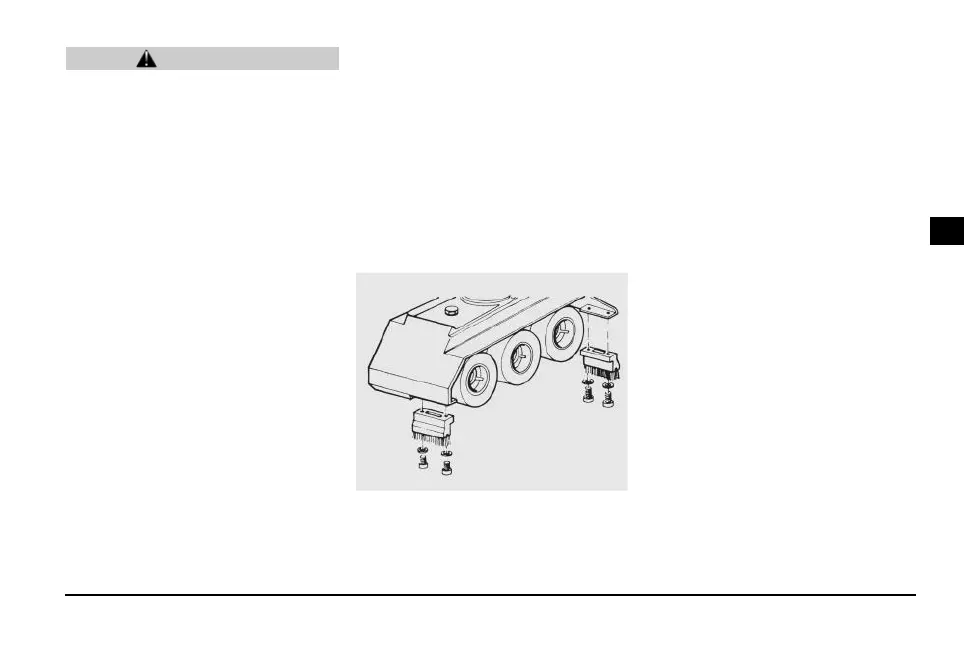

Na Fig.14 vem representada a
montagem sobre um Arrastador de 3
rolos.
2-4 MONTAGEM DO ARRASTADOR
SOBRE O SUPORTE
Uma vez fixado o apoio à mesa de
trabalho, só faltará montar o
arrastador utilizando o respectivo
colar (M) (ver Fig.5) montado na
extremidade do suporte.
Utilizam-se dois parafusos: parafuso
de aperto (P) e parafuso guia (Q) que
não deve ser apertado mas somente
encostado.
145
ATENÇÃO
Fig.11
