Kontroller at planen hvor
underlagsfoden monteres er sikker
og stabil.
F r e m d r i f t s m a s k i n e n s k a l
fastspændes på maskinens
hovedplan, og ikke på andre
ustabile planer, se venligst
løsningerne A-B-C (Fig.8-9-10).
Sørg for at blokeringshåndtaget (M)
til den lodrette søjle på soklen er
strammet korrekt (se Fig. 7).
2 - 3 M O N T E R I N G A F
BESKYTTELSESBØRSTERNE

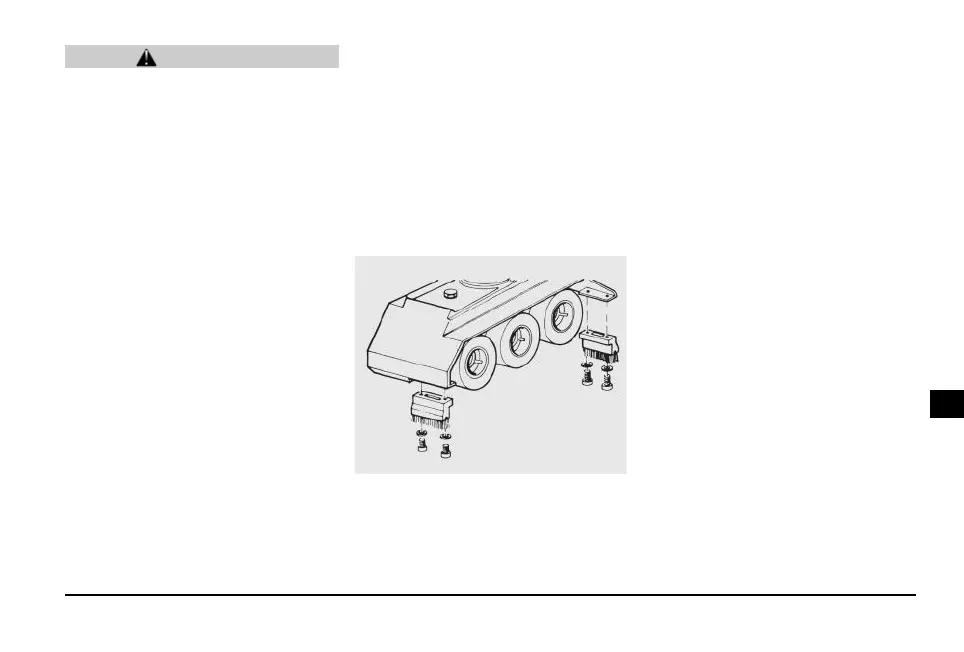

Nu mangler der kun at fastgøre de to
små børster i deres lejer med de
respektive 4 medfølgende skruer og
den medfølgende nøgle. På figuren er
v i s t m o n t e r i n g p å e n
fremdriftsmaskine med 3 ruller.
2 - 4 M O N T E R I N G A F
FR EM DRI FTS M AS KI NEN P Å
HOLDEREN
Når holderen er blevet fastgjort til
bænken, er der kun tilbage at montere
fremdriftsmaskinen ved hjælp af den
respektive manchet (M) (se Fig.5), der
er monteret i holderens ende.
Der skal anvendes to skruer:
fas tspæ ndin gssk ruen (P) o g
ledeskruen (Q), der ikke skal
strammes men kun nærmes.
PAS PÅ
DA
275
Fig.11
