Reguleringerne skal udføres med
m a s k i n e n a f b r u d t f r a
strømforsyningsnettet.

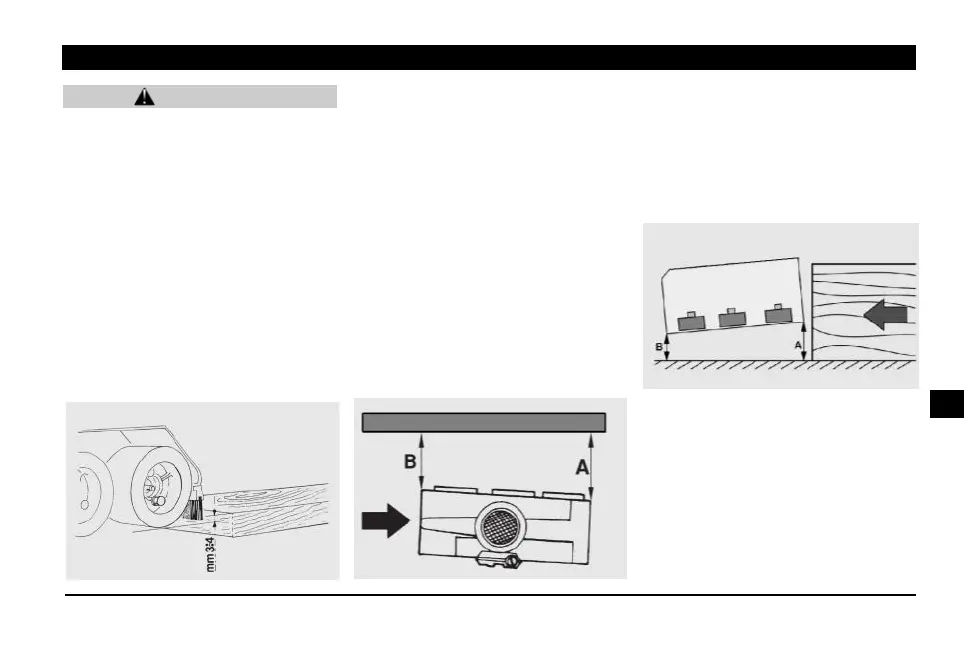

3-1 HØJDEREGULERING
V e d h ø j d e r e g u l e r i n g a f
fremdriftsmaskinen skal der tages
højde for det
emnes tykkelse, der skal skæres (se
Fig.12). Hjulene skal placeres i en
højde der er cirka 3-5 mm lavere end
den flade, der skal trækkes, således
at man altid får et sikkert greb.
O p h æ n g n i n g s s y s t e m e t v i l
kompensere for de eventuelle
højdeforskelle, der måtte opstå.
3-2 REGULERING AF VINKEL
Fremdriftsmaskinen er fremstillet til
anvendelse på flere maskiner.
For at sikre, at emnet bevæges
parallelt med skinnevinkelmåleren,
skal fremdriftsmaskinen under alle
omstændigheder vinkles ganske let i
forhold til emnets fremføringsretning
(se Fig.13).
V e d f o r a r be j dn i n g e r , h v o r
fremtræksapparatet anvendes i
“lodret position” skal man således
sørge for, at afstanden (B) mellem
udgangsvalsen og vinkelstykket er 5-6
mm mindre end afstanden for
indgangsvalsen (A).
V e d f o r a r be j dn i n g e r , h v o r
fremtræksapparatet anvendes i
“vandret position” (Fig. 14) skal man
sørge for, at afstanden (B) mellem
udgangsvalsen og værktøjsmaskinens
flade er 5-6 mm mindre end afstanden
(A), der er afstanden mellem
i n d g a n g s v a l s e n o g
værktøjsmaskinens flade.
KAPITEL 3 - ANVENDELSE OG REGULERINGER
PAS PÅ
DA
277
Fig.12
A = B +5/6 mm
Fig.14
Fig.13
A = B +5/6 mm
