1. Antenne de l’émetteur
2. Poignée de transport
3. Bouton rotatif « VRA »
4. Interrupteur à bascule « SWA »
5. Interrupteur à bascule « SWC »
6. Bouton de trim pour les fonctions de gouverne de profondeur / de tangage (en mode II)*
7. Levier de commande pour les fonctions de gouverne de profondeur / de tangage et d’aileron / de roulis (en mode II)*
8. Bouton de trim pour les fonctions aileron / roulis (en mode II)*
9. Prise de charge
10. Interrupteur marche / arrêt
11. Touche « OK »
12. Touche « CANCEL »
13. Écran à cristaux liquides
14. Molette de défilement « ENTER », « MENU », « DOWN » et « UP »
15. Bouton de trim pour les fonctions de gouverne de direction / arrière (en mode II)*
16. Levier de commande pour les fonctions gouverne de direction / arrière et d’accélération / de pas (en mode II)*
17. Bouton de trim pour la fonction d’accélération / de pas (en mode II)*
18. Interrupteur à bascule « SWD »
19. Interrupteur à bascule « SWB »
20. Bouton rotatif « VRB »
21. Anneau pour la bandoulière
* Pour de plus amples informations à propos de la sélection du mode, voir rubrique « Sticks mode » du menu de
configuration du système.

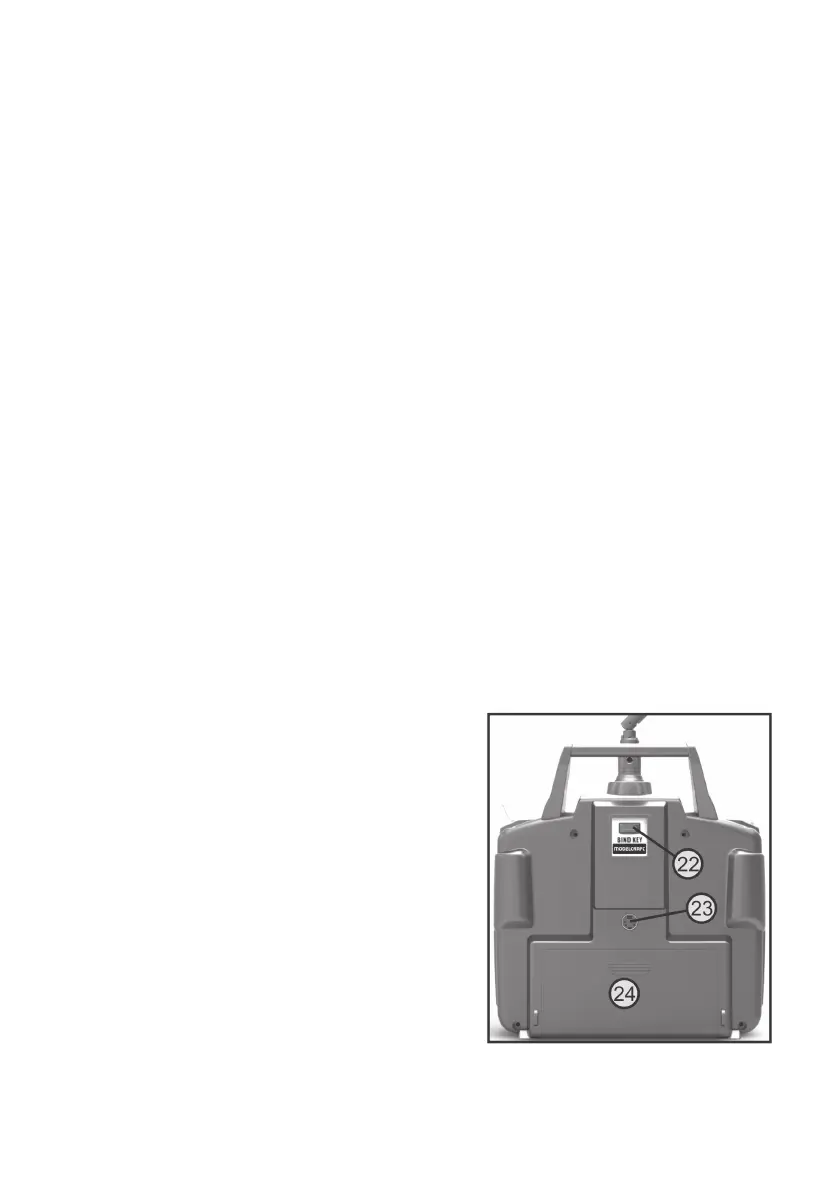

Face arrière :
22. Bouton-poussoir d’appairage
23. Prise femelle moniteur / élève
24. Couvercle du logement des piles
Figure 2
