15
11. Inbetriebnahme des Empfängers
a) Empfängeranschluss

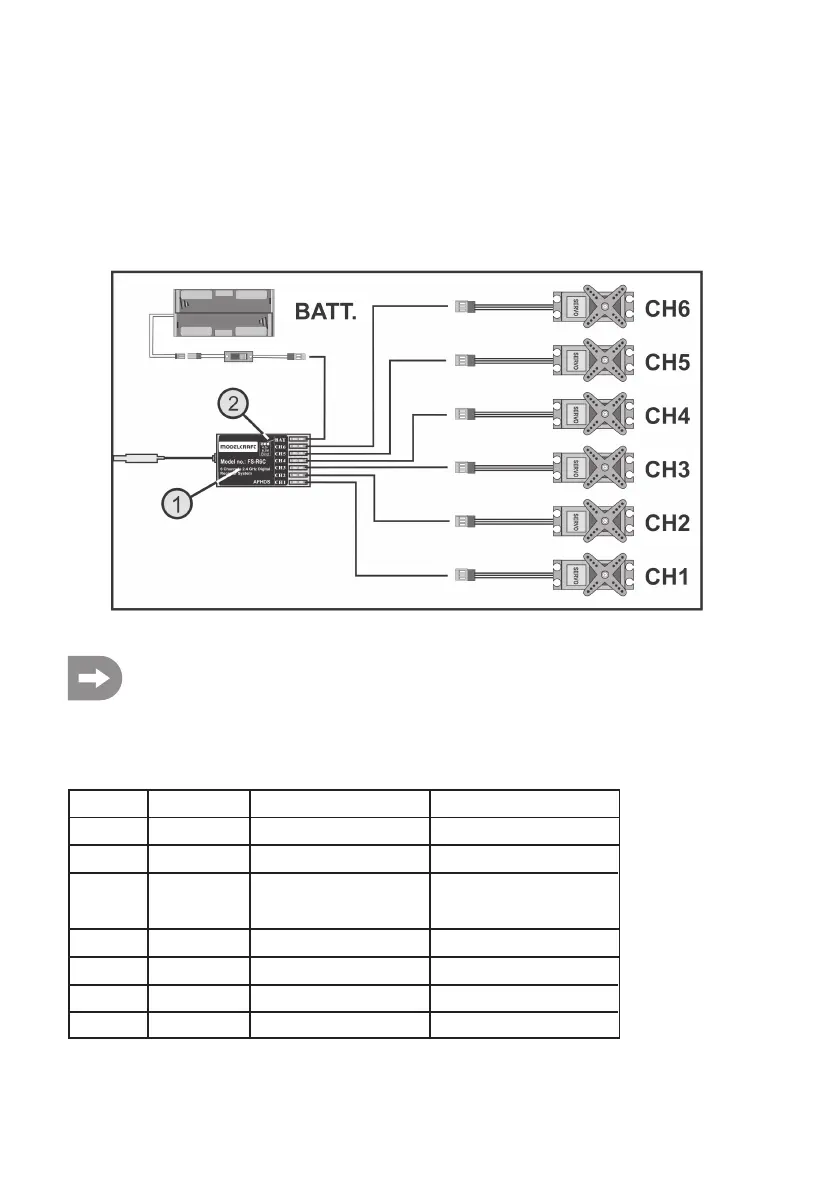

Der Empfänger (siehe Bild 8, Pos. 1) bietet Ihnen an der rechten Seite die Anschlussmöglichkeit von bis zu 6 Servos
mit JR-Steckverbindern.
Der Empfängerakku wird entweder an einem freien Steckplatz oder am obersten Steckplatz (BAT) angeschlossen.
Bild 8
Achten Sie beim Anschluss von Servos bzw. Fahrtreglern grundsätzlich immer auf die richtige Polung der
Steckverbinder. Die Impulsleitung der Servos (je nach Hersteller Gelb, Weiß oder Orange) muss am lin-
ken (inneren) der drei nebeneinander angeordneten Steckkontakte angeschlossen werden. Der Steck-
kontakt für die Minusleitung (je nach Hersteller Schwarz oder Braun) muss demzufolge am rechten (äuße-
ren) Stiftkontakt angeschlossen werden.
Die Ausgänge des Empfängers sind wie folgt belegt:
Kanal Ausgang Hubschrauber Motorflugmodell
1 CH1 Roll-Servo Querruder-Servo
2 CH2 Nick-Servo Höhenruder-Servo
3 CH3 Gas-Servo Gas-Servo
Flugregler Flugregler
4 CH4 Heck-Servo Seitenruder-Servo
5 CH5 Kreiselempfindlichkeit Zusatzkanal 5
6 CH6 Pitch-Servo Zusatzkanal 6
- BAT Akku-Anschluss* Akku-Anschluss*
