i) Taumelscheibenservo-Einstellung „Swash AFR“
Dieses Menü ist nur dann verfügbar, wenn im System-Einstellmenü ein Hubschrauber mit Swash 90°,
120° oder 140° ausgewählt wurde!
In diesem Menü besteht die Möglichkeit, das Mischverhältnis der Taumelscheiben-Servos zueinander zu beeinflus-
sen. So können Sie die korrekte Bewegungsrichtung und den erforderlichen Neigungswinkel bzw. Schiebeweg der
Taumelscheibe auf die Steuerbefehle des Senders perfekt einstellen.
Einstellen der Taumelscheibenservos
• Schalten Sie den Sender ein und rufen Sie das Funktions-Einstellmenü
auf.
• Bewegen Sie mit Hilfe des Scrollrades den Cursorpfeil zum Menüpunkt
„Swash AFR“.
• Betätigen Sie kurz die Scrollrad-Taste oder die Taste „OK“, um den Menü-
punkt zu aktivieren.
Im Display erscheinen der zurzeit eingestellte Taumelscheibenmischer (z.B.
„Swash type 120°“) sowie die Einstellwerte für die Roll-Funktion „Aileron“,
für die Nick-Funktion „Elevator“ und für die Pitch-Funktion „Pitch“.
• Lenken Sie den Steuerknüppel für die Roll-Funktion abwechselnd bis zum
Anschlag aus und stellen durch Drehen des Scrollrades die Kippbewegung
der Taumelscheibe nach rechts und links auf die gewünschte Schräglage
ein. Die exakten Werte für das gewünschte Steuerverhalten müssen da-
nach in mehreren Probeflügen ermittelt und angepasst werden.
• Beim Betätigen der Scrollrad-Taste springt der Cursorpfeil zur Nick-Funk-
tion.
• Lenken Sie den Steuerknüppel für die Nick-Funktion abwechselnd bis
zum Anschlag aus und stellen durch Drehen des Scrollrades die
Kippbewegung der Taumelscheibe nach vorne und hinten auf die ge-
wünschte Schräglage ein. Auch für diese Funktion müssen die exakten
Einstellwerte durch mehrere Probeflüge ermittelt werden.
• Beim erneuten Betätigen der Scrollrad-Taste springt der Cursorpfeil zur
Pitch-Funktion.
• Lenken Sie den Steuerknüppel für die Pitch-Funktion abwechselnd bis
zum Anschlag aus und stellen durch Drehen des Scrollrades den Weg
der Taumelscheibe nach oben und unten ein.
• Betätigen Sie die Taste „OK“, um die Einstellungen zu speichern. Im Dis-
play wird anschließend wieder das Funktions-Einstellmenü angezeigt.
• Betätigen Sie die Taste „CANCEL“ so oft, bis Sie wieder zur Betriebsan-
zeige gelangen.
Wichtig:
Stellen Sie die Taumelscheiben-Wege so ein, dass selbst bei min. und max. Pitch noch der maximale
Nick- und Roll-Weg zur Verfügung steht, ohne dass die Taumelscheibenanlenkung mechanisch anschlägt
oder begrenzt wird.

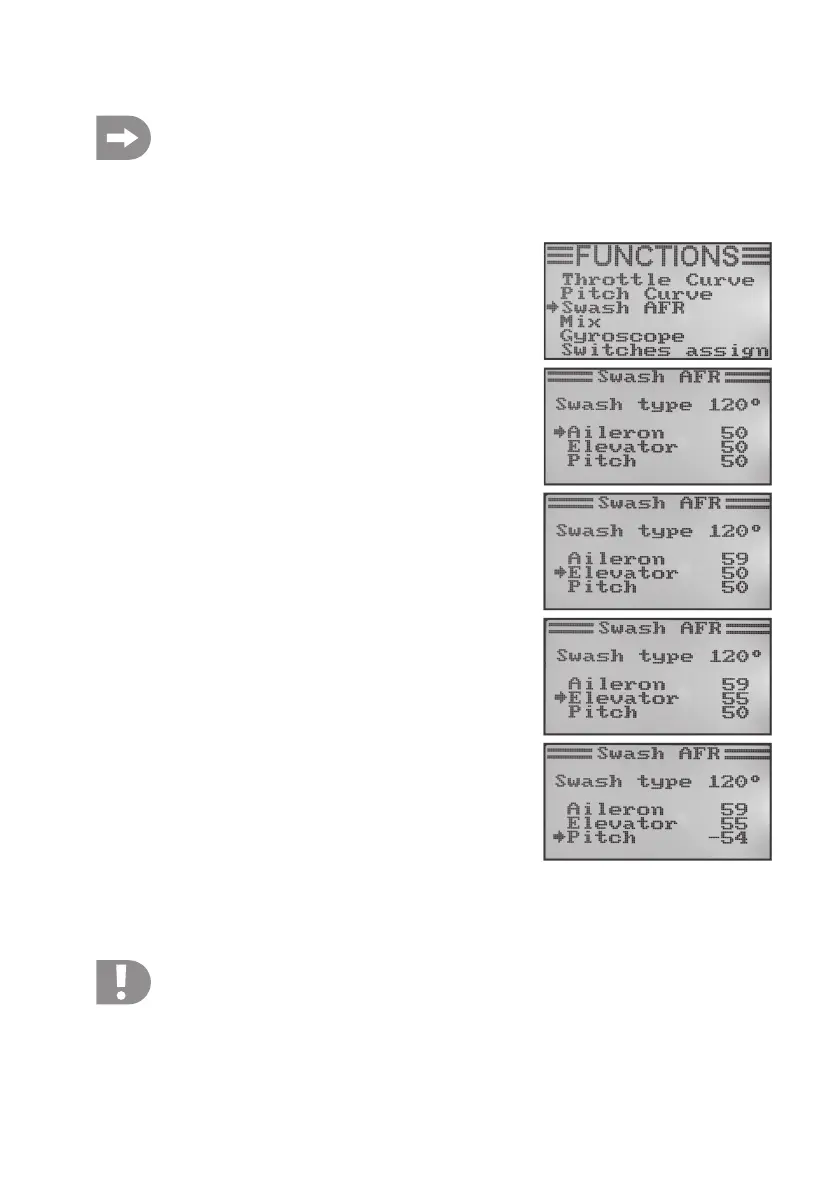

Bild 37
