189
11. In gebruik nemen van de ontvanger
a) Ontvangeraansluiting
De ontvanger (zie afbeelding 8, pos. 1) maakt het aan de rechterzijde mogelijk om tot 6 servo’s met JR-stekkers aan
te sluiten.
De ontvangeraccu wordt ofwel aan een vrije stekker of de bovenste stekker (BAT) aangesloten.

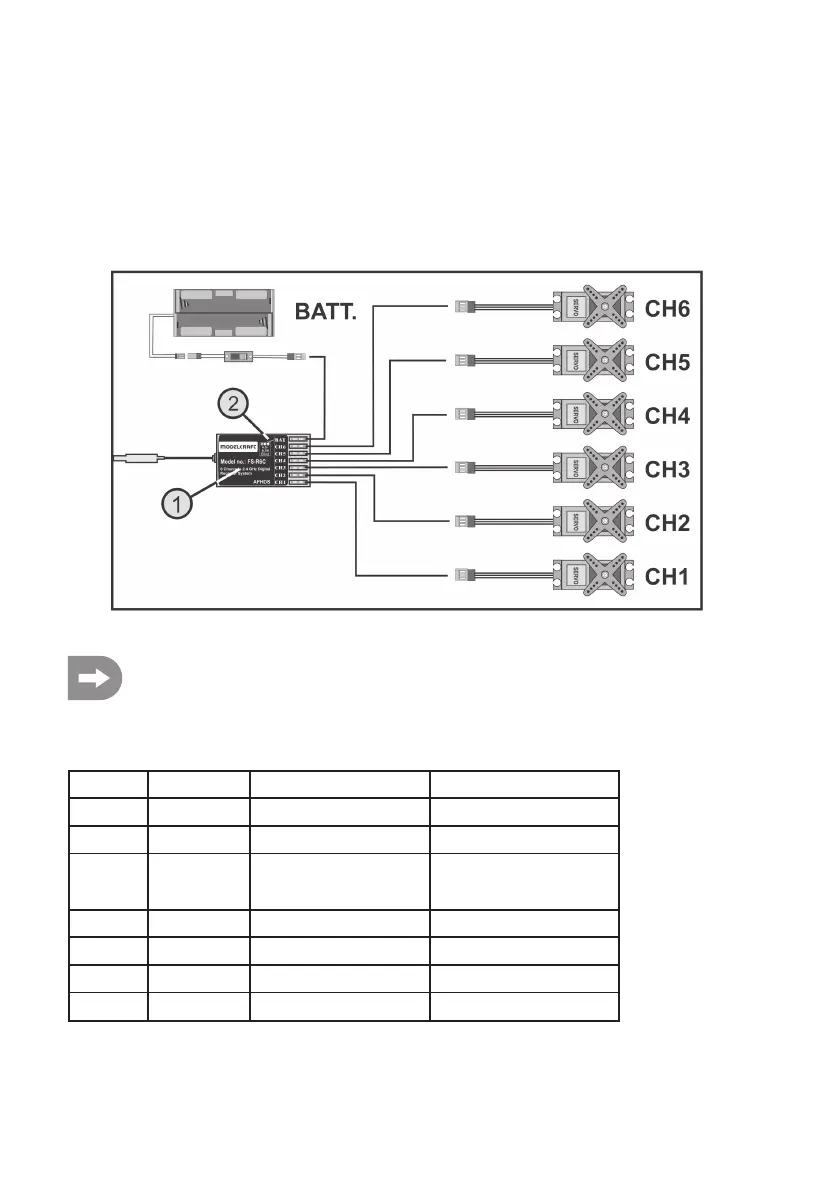

Afbeelding 8
Let bij het aansluiten van servo’s en rijregelaars altijd op de juiste polariteit van de connectoren. De
impulsleiding van de servo’s (naargelang de fabrikant geel, wit of oranje) moet aan de linker (binnenste)
van de drie naast elkaar geplaatste steekcontacten worden aangesloten. Het contact voor de minleiding
(afhankelijk van de fabrikant zwart of bruin) moet worden aangesloten op het rechtse (buitenste) stiftcontact.
De uitgangen van de ontvanger zijn als volgt gerangschikt:
Kanaal Uitgang Helikopter Modelmotorvliegtuig
1 CH1 Rolservo Rolroer-servo
2 CH2 Nick-servo Hoogteroer-servo
3 CH3 Gasservo Gasservo
Vliegregelaar Vliegregelaar
4 CH4 Hek-servo Richtingroer-servo
5 CH5 Gyroscoopgevoeligheid Bijkomend kanaal 5
6 CH6 Pitch-servo Bijkomend kanaal 6
- BAT Accuaansluiting* Accuaansluiting*
