153
d) Affectation des capteurs de commande « Aux. channels »
L’affectation des capteurs de commande permet de définir des capteurs de commande individuels pour les canaux 5
et 6 (boutons rotatifs ou interrupteurs à bascule).
Si vous avez activé un hélicoptère avec mélangeur du plateau oscillant ou une commande de pas variable
dans le menu de configuration du système, le canal 6 est requis pour l’articulation de la tête de rotor et ne
peut donc plus librement être affecté. L’indication « Source Used » s’affiche pour le canal 6 (voir également
illustration du bas sur la figure 31).
Définition de l’affectation des capteurs de commande
• Allumez l’émetteur puis ouvrez le menu de configuration des fonctions.
• À l’aide de la molette de défilement, déplacez la flèche du curseur en face
de la rubrique « Aux. channels » du menu.
• Appuyez brièvement sur la touche de la molette de défilement ou sur la
touche « OK » pour activer la rubrique du menu.
Les canaux 5 et 6 s’affichent sur l’écran avec les capteurs de commande
« Source » respectivement affectés. Les deux flèches du curseur en face
du canal 5 indiquent que le capteur de commande peut immédiatement
être réglé pour ce canal.
• Le capteur de commande peut maintenant être sélectionné en tournant
la molette de défilement. Outre les quatre interrupteurs à bascule
« SwA - SwD » et les deux boutons rotatifs « VrA » et « VrB », il est
également possible de sélectionner la valeur « None » lorsque le canal 5
ne doit par ex. pas être commandé manuellement, mais par le biais d’un
mélangeur.
• Une pression sur la touche de la molette de défilement permet de déplacer
les flèches du curseur en face du canal 6.
• Le capteur de commande pour le canal 6 peut maintenant être sélectionné
en tournant la molette de défilement.
• Appuyez sur la touche « OK » pour enregistrer les réglages. Le menu de
configuration des fonctions s’affiche ensuite à nouveau sur l’écran.
• Appuyez plusieurs fois sur la touche « CANCEL » jusqu’à ce que
l’indicateur de fonctionnement soit à nouveau affiché sur l’écran.

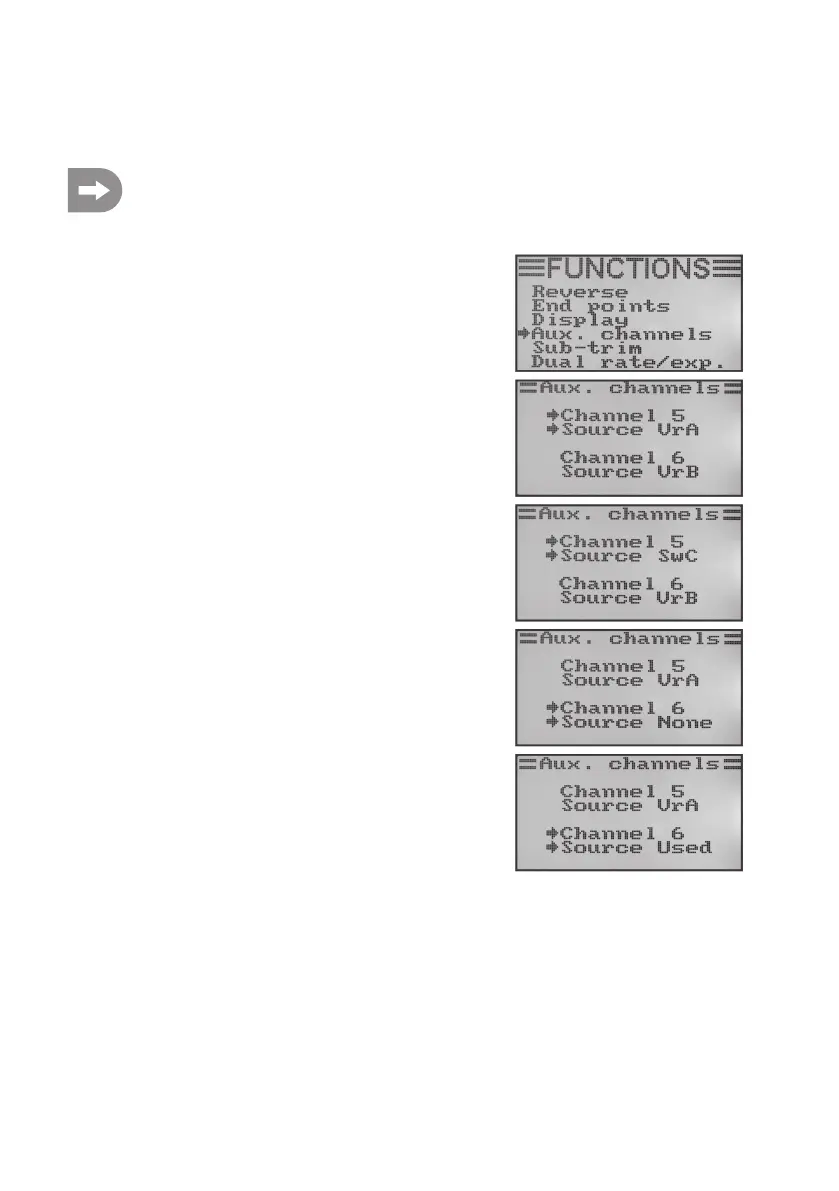

Figure 31
