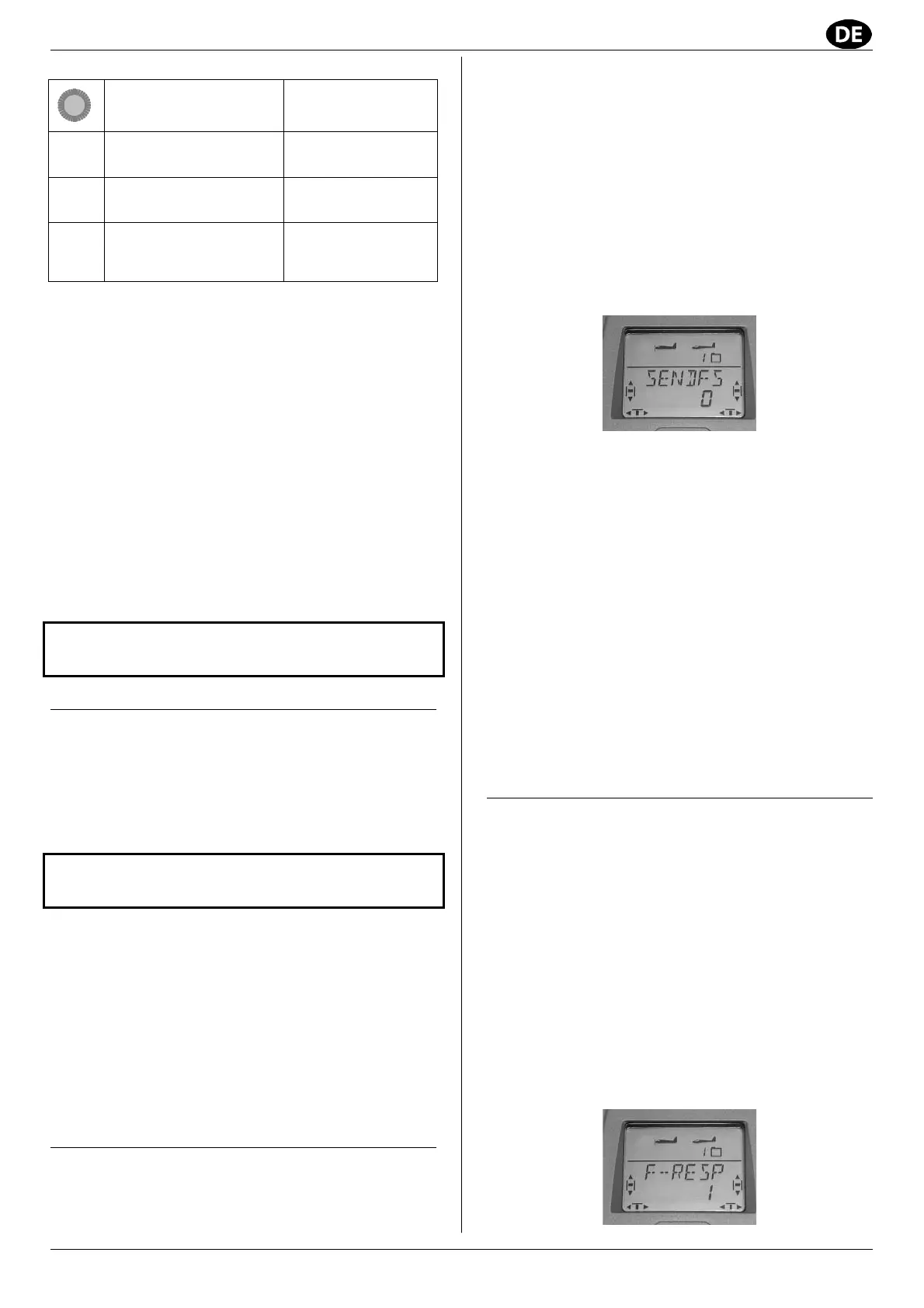

Ergänzung zum Handbuch
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 13
So gelangen Sie in das Menü Q-->S5:
Aktion Wirkung
1. 4
r
links bis MENU
bestätigen SETUP erscheint
2. 3
r
rechts bis MIXER
bestätigen GAS>S4 erscheint
3. 3
r
rechts bis
Q-->S5
bestätigen
Q-- blinkt
Mit Drehen (4 3) wählen Sie, welchem Geber oder
Schalter Sie dem Empfängerausgang 5 zuordnen
möchten:
Empfängerausgang 5:
= Querruder: Q-->S5
= Höhe: H-->S5
= Seite: S-->S5
= Gas: GAS>S5
= Spoiler: SP->S5
= Flap: F-->S5
= Flugphasenschalter: PH->S5
Hinweis: Über PH können Sie drei Stellungen schalten.
Mit einem kurzen Druck (r) bestätigen Sie die ausge-
wählte Zuordnung. Mit Drehen nach links (4) bis
EXIT und einem kurzen Druck (r) gelangen Sie wie-
der zum Menü MIXER.
15. Neues Modell einrichten
Modelltyp: ACRO
15.9. Flugphasen aktivieren
Was ist mit Flugphasen möglich?
Neu:
In den C
OCKPIT SX M-LINK Sendern kann auch der
Wert für Expo (EXP) flugphasenabhängig eingestellt
werden. Die Einstellung erfolgt auf die gleiche Art wie
bei Dual-Rate (Î  15.8.1. und  15.8.2.).
18. Modellspeicher verwalten
Menü: MEMO
Neu:
Zwei zusätzliche Menüs:
x FAIL-SAFE-Einstellungen an den Empfänger senden
Menü: SENDFS (Î 18.6.)
x Fast Response (14 ms Taktrate) einschalten oder
ausschalten
Menü: F-RESP (Î 18.7.)
18.6. Senden der FAIL-SAFE-Positionen
an den Empfänger
Menü: (MEMO) SENDFS
Alle M-LINK-Empfänger sind mit FAIL-SAFE ausgestat-
tet.
Wenn kein verwertbares Signal mehr empfangen wird,
gehen die Servos, Regler, … nach einer Wartezeit
(HOLD-Zeit) in eine vorprogrammierbare Position. Zum
Festlegen dieser Positionen gibt es folgende Möglich-
keiten:
1. SET-Taste am Empfänger
Bringen Sie mit dem Sender alle Servos in die ge-
wünschten Positionen und drücken Sie dann kurz
die SET-Taste am Empfänger
(Î siehe Empfängeranleitung).
2. Menü SENDFS der C
OCKPIT SX M-LINK
So gelangen Sie in das Menü SENDFS:
4 bis MENU, r (SETUP erscheint),
3 bis MEMO, r (GEH ZU erscheint),
3 bis SENDFS:
Drücken Sie jetzt kurz auf den 3D-Digi-Einsteller (r).
Die 0 In der Anzeige blinkt.
Jetzt bringen Sie mit dem Sender alle Empfängeraus-
gänge (Servos, Fahrtregler) in die gewünschte Position
und halten sie dort fest.
Drehen Sie den 3D-Digi-Einsteller jetzt nach rechts 3.
Ob Sie einen oder mehrere Klicks drehen, spielt keine
Rolle. Die Ziffer in der unteren Zeile läuft jetzt durch
von 0 bis 7. Damit wird die Übertragung der 7 FAIL-
SAFE Positionen zum Empfänger angezeigt. Nach der
Übertragung erscheint wieder die nicht blinkende 0.
Sie können das Menü jetzt mit links drehen 4 über
EXIT oder durch einen langen Druck (ª) auf den 3D-
Digi-Einsteller verlassen.
18.7. Fast Response (verkürzte Taktzeit)
aktivieren/deaktivieren
Menü: (MEMO) F-RESP
Die COCKPIT SX M-LINK kann mit zwei verschiedenen
Taktzeiten für die Servoimpulse betrieben werden:
x 14 ms (Fast Response EIN = 1), Werkseinstellung
x 21 ms (Fast Reponse AUS = 0)
Die Servoimpulse werden alle 14/21 ms wiederholt.
! Hinweis:
Die verkürzte Taktzeit (14 ms) kann bei analogen Ser-
vos zu unruhigem Lauf oder zum Oszillieren führen. Mit
21 ms Taktzeit sollten alle Servos problemlos arbeiten.
F-RESP kann für jeden Modellspeicher getrennt ein-
gestellt werden.
So gelangen Sie in das Menü F-RESP:
4 bis MENU, r (SETUP erscheint),
3 bis MEMO, r (GEH ZU erscheint),
3 bis F-RESP:
