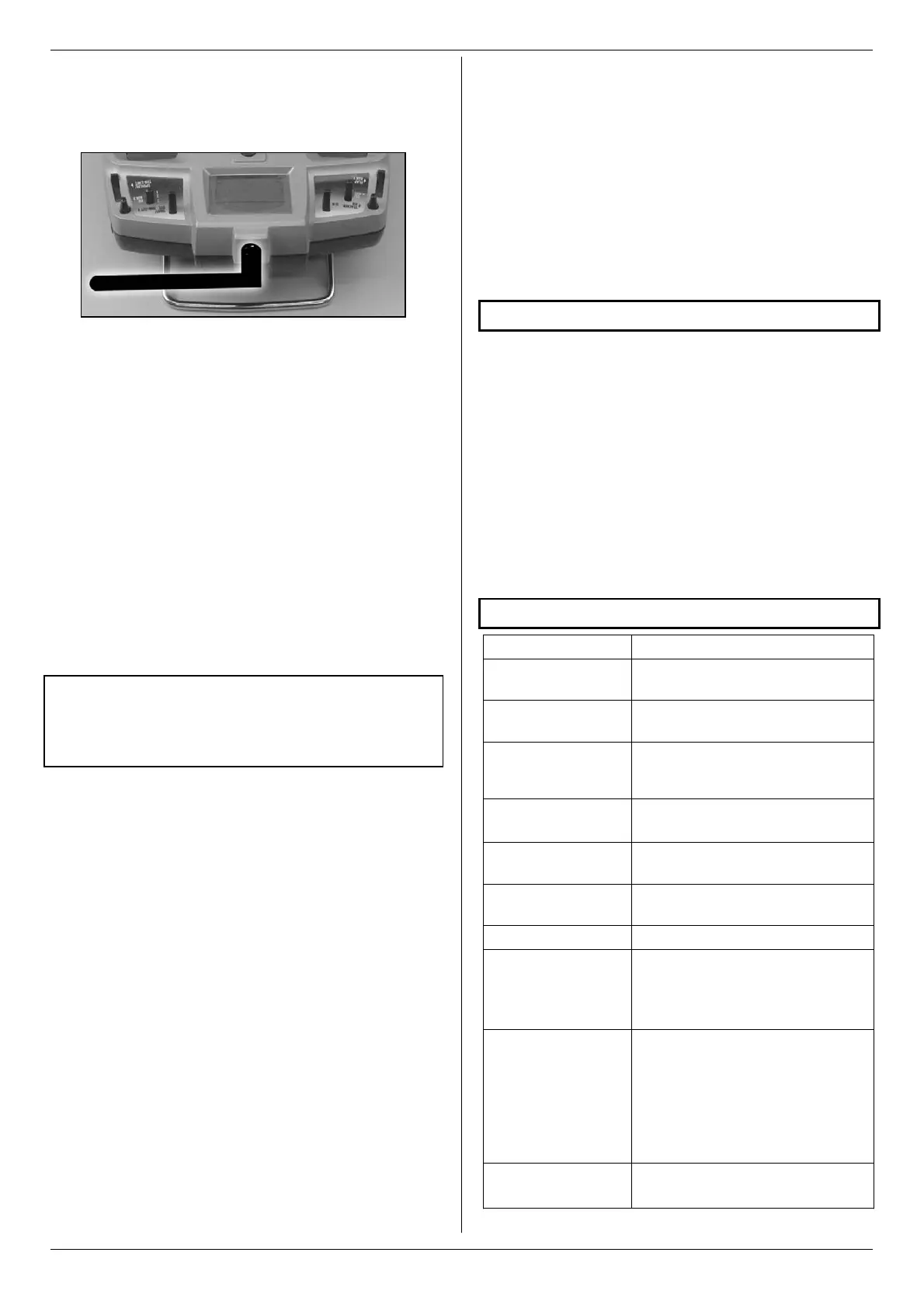

3. Tenez votre émetteur comme si vous étiez en
utilisation normale:
- Env. 1 m au-dessus du sol.
- Antenne repliée à 90° et dirigée horizontalement
vers la droite ou vers la gauche:
4. Modèles volants: Posez ou maintenez le modèle
de telle sorte que l’ensemble de réception se
retrouve à env. 1 mètre au-dessus du sol.
Véhicules terrestres ou amphibies: Posez le
modèle sur le sol ou sur l’eau.
Coupez les motorisations!
5. Allumez la réception.
Déplacez constamment, et de manière régulière un
manche de commande (par ex. de la profondeur).
On peut ainsi vérifier si la réception réagit correcte-
ment aux ordres de commande, par des débatte-
ment réguliers et de même amplitude de la gou-
verne.
6. Augmentez la distance entre l’émetteur et le
modèle.
Remarque: Modification de l’assiette
Pendant l’essai, faites pivoter le modèle dans tous
les sens pour que cet essai ne s’applique pas
uniquement à une seule position en vol du modèle.
La limite de portée est atteinte lorsque les servos
commencent à frétiller et lorsque les débattements sont
de plus en plus incontrôlés et lorsqu’ils ne réagissent
que de manière aléatoire aux ordres de commande des
manches.
Eléments qui ont une grande influence sur l’essai
de portée ...
... Conditions environnementales
Obstacles pouvant cacher la vue entre émetteur et
modèle.
Topographie du terrain et conditions météos.
... Technologie et complexité du récepteur
Des récepteurs, techniquement plus élaborés ont
des portées plus importantes que des récepteurs
plus simples, plus petits et moins chers.
... Le montage dans le modèle
La disposition de l’antenne, la distance par rapport
aux accus, au moteur, aux servos, à l’allumage, aux
pièces métalliques ou en carbone, ont également
une influence sur la portée.
Important: Suivez les consignes de la notice du ré-
cepteur
Vous trouverez la distance de portée à atteindre dans
la notice du récepteur.
Vous y trouverez également d’importants conseils pour
l’installation et l’optimisation de l’antenne de réception (n).
Important, lorsque le modèle est équipé d’une mo-
torisation:
Faites d’abord un essai de portée, moteur coupé. La
portée ne doit se réduire que faiblement lors du second
essai, moteur tournant, avec différents régimes. Sinon,
il faut remédier aux causes des écarts (écarts pouvant
être dus à la propulsion, à l’emplacement des différents
éléments de la réception par rapport à l’alimentation,
vibrations,…).
! Vous trouverez des conseils pour un positionne-
ment optimal de l’antenne, tout en respectant la
valeur LQI (LQI = Link Quality Indication) au cha-
pitre (Î 12.5.4.c).
6. Déclaration de conformité CE
La société MULTIPLEX Modellsport GmbH & Co. KG
déclare que le produit décrit est conforme à la législa-
tion européenne en vigueur à ce jour, selon les normes
ci-dessous:
Compatibilités électromagnétiques et puissance d’émision
Electromagnetic Compatibility and Radio Spectrum Matters (ERM)
EN 300 328-1, EN 300 328-2
EN-301 489-1, EN 301 489-17
Sécurité/Safety
EN 60950-1
Vous trouverez la déclaration de conformité CE com-
plète en fichier PDF sur notre site internet sous
www.multiplex-rc.de sous la rubrique A TELECHAR-
GER sous INFOS SUR PRODUITS.
7. Caractéristiques techniques
Nombre de voies 7 voies
Mémoires de
modèles
18
Mode de transm.
2,4 GHz FHSS M-LINK
Plage de fréquence
2,4000 GHz – 2,4835 GHz
Plage de fréquence limitée
2,4000 GHz – 2,4540 GHz
Signal servo
UNI 1,5 r 0,55 ms
à 100% de la course servo
Intervalle de
répétition du signal
14 ms (Fast Response)
21 ms
Alimentation
Accu: 7,2 V, 1800 mAh
6 éléments, Mignon/AA, NiMH
Consommation ~ 80 mA avec émission HF
Plage de temp.
d’utilisation
Plage de temp.
de stockage
15 qC à + 55 qC
20 °C à + 60 °C
Dimensions
(émetteur seul)
Longueur ~ 190 mm
(~ 220 mm avec an-
tenne repliée à 90°)
Largeur ~ 185 mm
Hauteur ~ 60 mm
sans manches et
sans support sangles
Poids
(émetteur seul)
~ 740 grs avec accu
