Ampliación del manual
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Página 61
2. Introducción
Nos alegramos de que haya escogido una MULTIPLEX
C
OCKPIT SX M-LINK como su emisora.
Con ella, ha adquirido un equipo de radio que se
asienta sobre la reputada base que sentó la C
OCK-
PIT SX, y que entre otras características futuristas,
dispone de tecnología 2,4 GHz M-LINK, y procesador
FLASH.
Su ámbito de utilización va desde los modelos más
sencillos con dos ejes, hasta los veleros más
exigentes, equipados con 4 alerones y modelos acro-
báticos. Además, contiene un programa perfeccionado
para helicópteros, para todos los sistemas actuales,
que hará que se sienta como un piloto experimentado.
Las características más importantes de C
OCKPIT SX
M-LINK son:
x Novedosa tecnología 2,4 GHz M-LINK de serie:
FHSS (Frequency Hopping Spread Spectrum)
12 bits de resolución (3872 niveles),
14/21 ms. de pulsos para servos, conmutable.
x Capaz de telemetría funcionando con un receptor
compatible con telemetría
:
Visualización/Monitorización del voltaje de la
batería e indicación de la calidad del enlace de serie
(LQI):
Hasta un total de 8 valores de telemetría represen-
tables con sensores externos M-LINK.
x 7 canales
x 18 memorias para modelos:
Con nombres libres para modelos (hasta 6 caracteres)
y función de copia y borrado.
x Cambio de fases de vuelo, hasta 3 fases para aviones y
4 para helicóptero.
x Sistema de trimado digital específico por fases de
vuelo. Representación gráfica, de fácil lectura, que
muestra los valores de trimado en el visor, con
indicación acústica.
x Carcasa optimizada ergonómicamente, con un diseño
moderno, para su uso como emisora de mano o pupitre.
x Fácil programación mediante menús concisos y bien
estructurados.
x Menús y mensajes de fácil lectura, a elegir entre inglés
y alemán.
x Sencilla y rápida programación usando el regulador
digital 3D.
x Dos cronómetros independientes, uno de ellos con
alarma configurable y aviso sonoro.
x Indicador de tiempo de funcionamiento.
x Avisador acústico de batería con umbral configurable
(Tensión de la batería).
x Tecnología puntera „FLASH-Prozessor“:
Fácil actualización de novedades del software.
x Extensas posibilidades de ajustes y mezclas para
modelos de aviones y helicópteros.
x Gracias a las 4 plantillas disponibles necesita muy poca
programación.
x Posibilidad de trabajo profeso/alumno incluida de serie.
x Conector estándar MULTIPLEX multifunción como
clavija de carga, conexión de cable profesor/alumno,
simulador y conexión a PC.
Estamos seguros de que tras un corto periodo de
aprendizaje, y con la ayuda de este manual, con-
siderará a su C
OCKPIT SX M-LINK, como el mejor
aliado para el ejercicio de nuestro apasionante hobby.
Su equipo MULTIPLEX
3. Consejos de seguridad
3.2. Prueba de alcance
Llevar a cabo, de manera regular, una prueba de
alcance es algo muy importante para garantizar un
funcionamiento correcto del equipo de radio y para
reconocer las interferencias en el momento oportuno.
Las pruebas de alcance son cruciales si:
x Ha instalado nuevos componentes en el modelo,
los ha modificado o los ha reconfigurado.
x Se han instalado componentes en el modelo, que
formaban parte de un modelo que sufrió un acci-
dente.
x Ha observado anomalías durante el funcionamiento.
Importante:
x Lleve siempre a cabo la prueba de alcance con
una persona que le ayude, sujetando y observan-
do el modelo (coches y barcos sobre la super-
ficie).
x Realice las pruebas de alcance exclusivamente
en el modo de potencia reducida (LO POW).
! ¡No debe volar en este modo! Antes de
volar o pilotar su modelo, debe apagar el
equipo de radio y volver a encenderlo.
x Cualquier superficie metálica de grandes
dimensiones falseará la prueba (Automóviles,
vallas metálicas). ¡Mantenga la distancia!
Proceda del siguiente modo:
1. Encienda la emisora manteniendo pulsado del

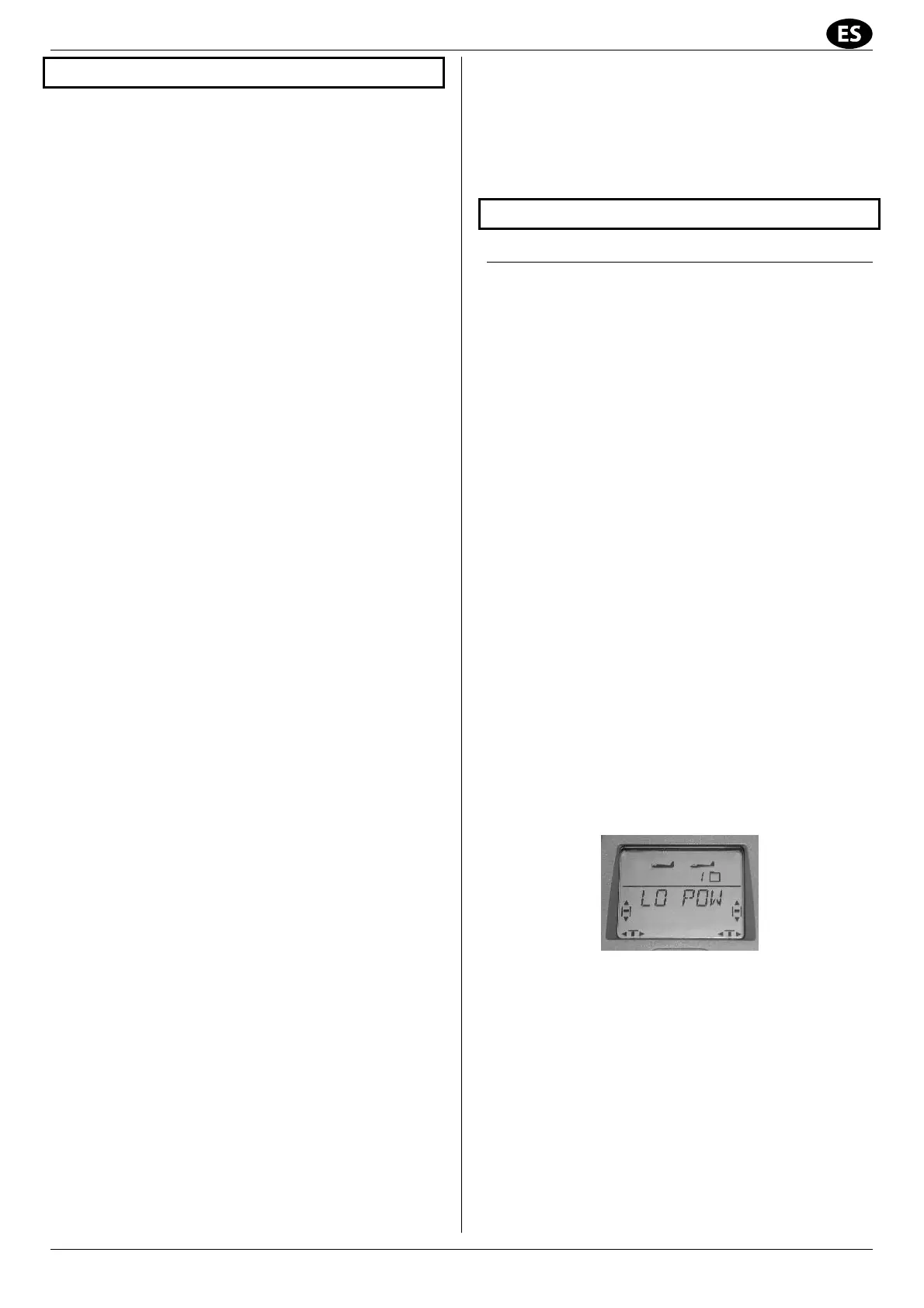

regulador digital 3D. Aparece el menú LO POW
(reducción de potencia) Vuelva a soltar el regulador
digital 3D:
2. Con una breve pulsación del regulador digital 3D,
active el modo de funcionamiento para la prueba de
alcance.
- El LED azul permanecerá encendido.
- En el visor aparecerá, alternativamente,
LO POW y la pantalla actual.
- Un tono de alerta repetitivo le notificará de la
reducción de potencia.
3. Sostenga la emisora, como si estuviese pilotando:
- Aprox. 1 metro por encima del suelo.
- Antena plegada a 90º y apuntando lateralmente
hacia la derecha o a la izquierda.
