Integrazione al manuale
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 55
In questo modo vi portate nel menu AI->S5:
Azione Effetto
1. 4
r
A sinistra fino MENU
Confermare Appare SETUP
2. 3
r
A destra fino MIXER
Confermare Appare TH->S4
3. 3
r
A destra fino AI->S5
Confermare
Lampeggia AI-
Girando (4 3) selezionate a quale comando o
interruttore volete assegnare l'uscita 5 della ricevente:
Uscita ricevente 5:
= Alettoni: AI->S5
= Elevatore: EL->S5
= Direzionale: EU->S5
= Gas: TH->S5
= Spoiler: SP->S5
= Flap: F-->S5
= Interruttore fase di volo: PH->S5
Nota: Tramite PH si può commutare tra tre posizioni.
Premendo brevemente (r) confermate l'assegnazione
selezionata. Girando verso sinistra(4) sino a EXIT e
premendo brevemente (r) vi portate nuovamente nel
menu MIXER.
15. Impostare un nuovo modello
Modello base: ACRO
15.9. Attivare le fasi di volo
Cosa è possibile con le fasi di volo?
Novità:
Nelle radio C
OCKPIT SX M-LINK si può impostare
anche il valore per Expo (EXP) a seconda delle fasi di
volo. L'impostazione avviene nello stesso modo che
per Dual-Rate (Î 15.8.1. / 15.8.2.).
18. Gestione della memoria
Menu: MEMO
Novità:
Due ulteriori menu:
x Trasmettere le impostazioni FAIL-SAFE alla ricevente
Menu: SENDFS (Î 18.6.)
x Accendere o spegnere Fast Response
(14 ms frequenza di ripetizione)
Menu: F-RESP (Î 18.7.)
18.6. Trasmettere le posizioni
FAIL-SAFE alla ricevente
Menu: (MEMO) SENDFS
Tutte le riceventi M-LINK sono dotate di FAIL-SAFE.
Se non si riceve più alcun segnale utilizzabile, i servi, il
regolatore, … passano dopo un tempo HOLD in una
posizione preprogrammabile. Per determinare queste
posizioni vi sono le seguenti possibilità:
1. Tasto SET alla ricevente
Portare con la radio tutti i servi nelle posizioni
desiderate e premere brevemente il tasto SET
alla ricevente
(Î vedasi istruzioni per l'uso della ricevente).

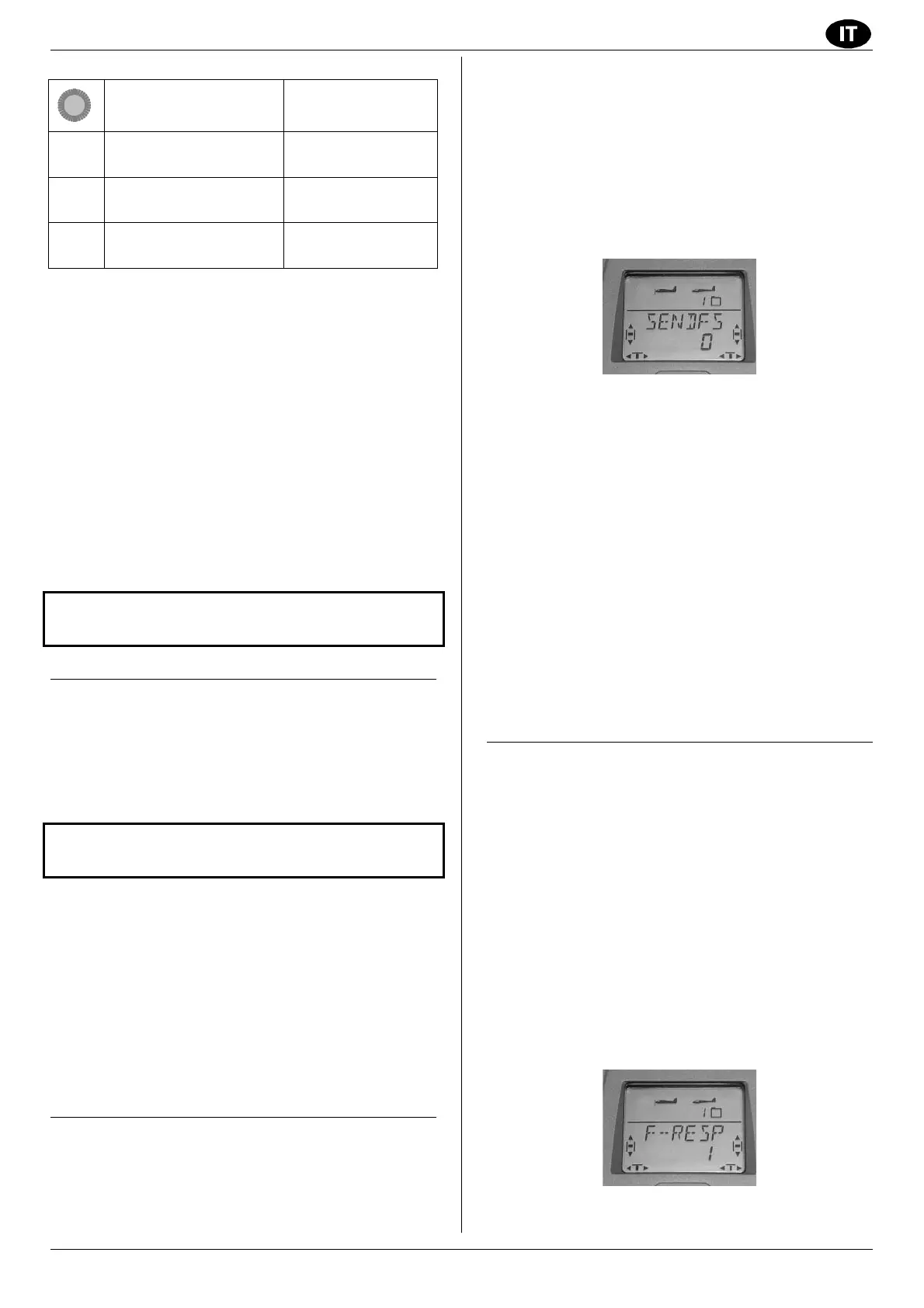

2. Menu SENDFS della C
OCKPIT SX M-LINK
In questo modo vi portate nel menu SENDFS:
4 sino a MENU, r (appare SETUP),
3 sino a MEMO, r (appare GO TO ),
3 sino a SENDFS:
Premere ora brevemente il regolatore digitale 3D (r).
Lo 0 della visualizzazione lampeggia.
Ora con la radio portare tutte le uscite della ricevente
(servi, regolatore di giri) nella posizione desiderata e
tenere bene.
Ora girare il regolatore digitale 3D verso destra 3.
Che giriate di uno o più passi non è importante. La cifra
nella riga inferiore passa ora da 0 a 7. In questo modo
viene visualizzata la trasmissione delle 7 posizioni
FAIL-SAFE alla ricevente. Dopo la trasmissione appare
nuovamente lo 0 non lampeggiante.
Ora potete uscire dal menu girando verso sinistra 4
tramite EXIT o premendo a lungo (ª) il regolatore
digitale 3D.
18.7. Fast Response (tempo ciclo
abbreviato) attivare/disattivare
Menu: (MEMO) F-RESP
La radio COCKPIT SX M-LINK può essere messa in fun-
zione con due diversi tempi cicli per gli impulsi servo:
x 14 ms (Fast Response ON = 1),
impostazione in fabbrica
x 21 ms (Fast Reponse OFF = 0)
Gli impulsi servo vengono ripetuti ogni 14/21 ms.
! Nota:
Il tempo ciclo abbreviato (14 ms) può causare in servi
analogici un funzionamento irregolare o oscillazioni.
Con un tempo di ciclo di 21 ms tutti i servi dovrebbero
funzionare senza problemi. F-RESP può essere im-
postato separatamente per ogni memoria del modello.
In questo modo vi portate nel menu F-RESP:
4 sino a MENU, r (appare SETUP ),
3 sino a MEMO, r (appare GO TO),
3 sino a F-RESP:
Premere ora brevemente il regolatore digitale 3D (r).
La cifra (0 o 1) della visualizzazione lampeggia.
