e) Connect the wire (WK14210) of the PA unit (CH3) to the
connector (CN312) of the PSANHB circuit board. (Draw
the black tube to the PA unit side.)
Fasten the wire (WK14210) and the wire of the FAN with
a cord holder. (Fig. 22)
f) Twist the wires (white, red, black) of the PA unit more
than two times, and connect them to the terminals
according to the wire color displayed on the PSAN circuit
board. Fasten these wires (white, red, black) and wire
(WM04880) with a cord holder. (2 places)
Then bend the wires (white, red, black), and fasten them
with a cord holder. (Fig. 22)
g) Connect the wires (white, red, black) of PA unit to the
terminals in the same manner as step f).
Fasten these wires (white, red, black) and wire
(WK16820) with a cord holder (2 places). And then,
bend these wires (white, red, black) and fasten them
with a cord holder.
Fasten the wires (WK14210, WK14200) and the wire of
FAN with a cord holder.
h)
h-1) Fasten the wires (WK68740, WK14200, WK66350)
with a cord holder.
e） PA ユニット（CH3）の線材（WK14210）を PSANHB シー
トの CN312 へ接続します。（スミチューブを PA ユニッ
ト側に寄せます。）
線材（WK14210）と FAN の線材を図のようにインシュ
ロックタイで固定します。
f） PA ユニットの線材（白、赤、黒）を 2 回以上捻った後、
PSAN シートに表示された線材の色にしたがって各線
材をファストン端子へ接続します。そのとき、それら
の線材（白、赤、黒）と線材（WM04880）をインシュ
ロックタイで固定します。（2 箇所）
またそれら（白、赤、黒）の線材を折り曲げた後インシュ
ロックタイで固定します。
g） f）と同じ方法で、PA ユニットの線材（白、赤、黒）を
端子へ接続します。
それら（白、赤、黒）の線材を、線材（WK16820）と
一緒にインシュロックタイで固定します。（2 箇所）
またそれら（白、赤、黒）の線材を折り曲げた後、インシュ
ロックタイで固定します。
線材（WK14210、WK14200）と FAN の線材をまとめ
てインシュロックタイで固定します。
h）
h-1）線材（WK68740、WK14200、WK66350）をイン
シュロックタイで固定します。

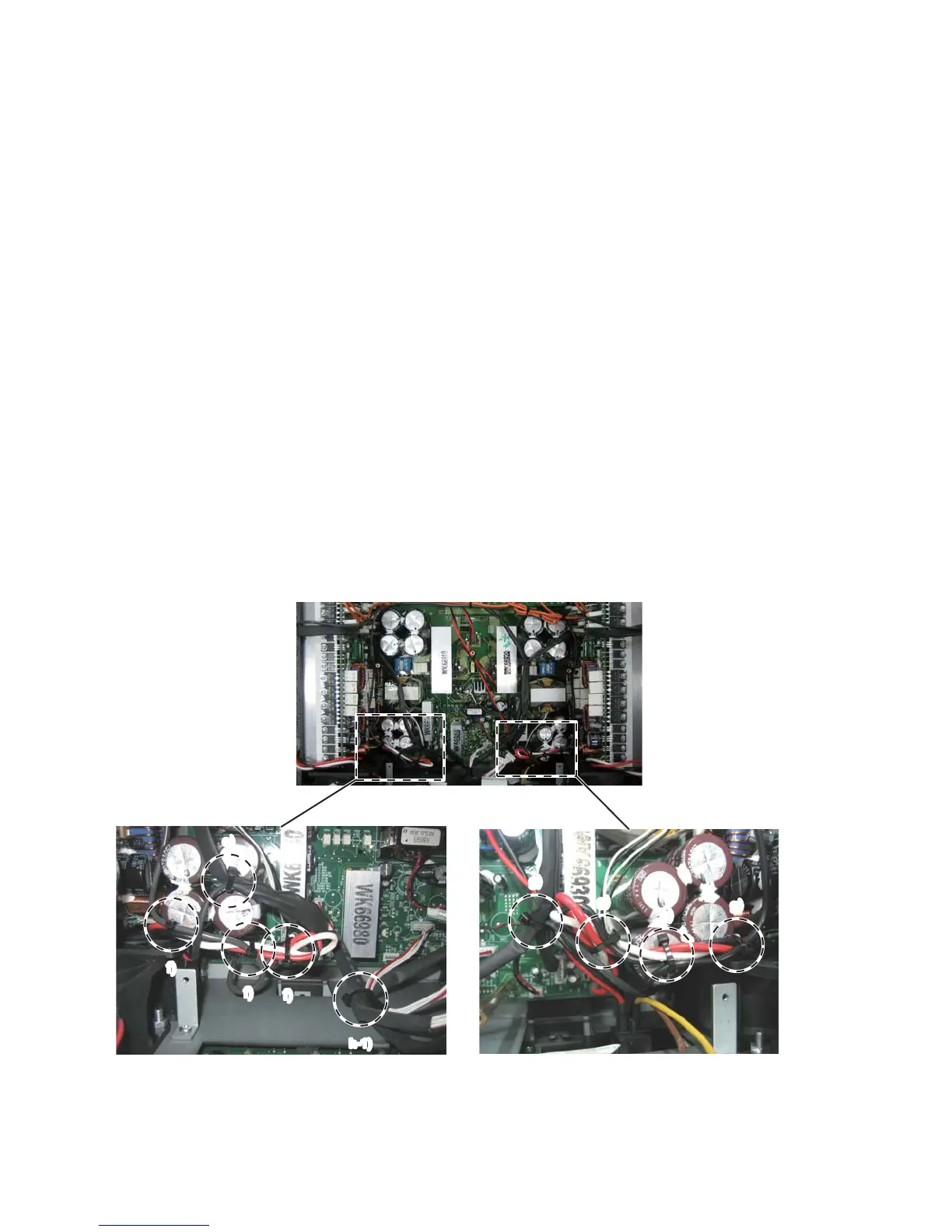

Fig. 25
（図 25）
