拡張スロット

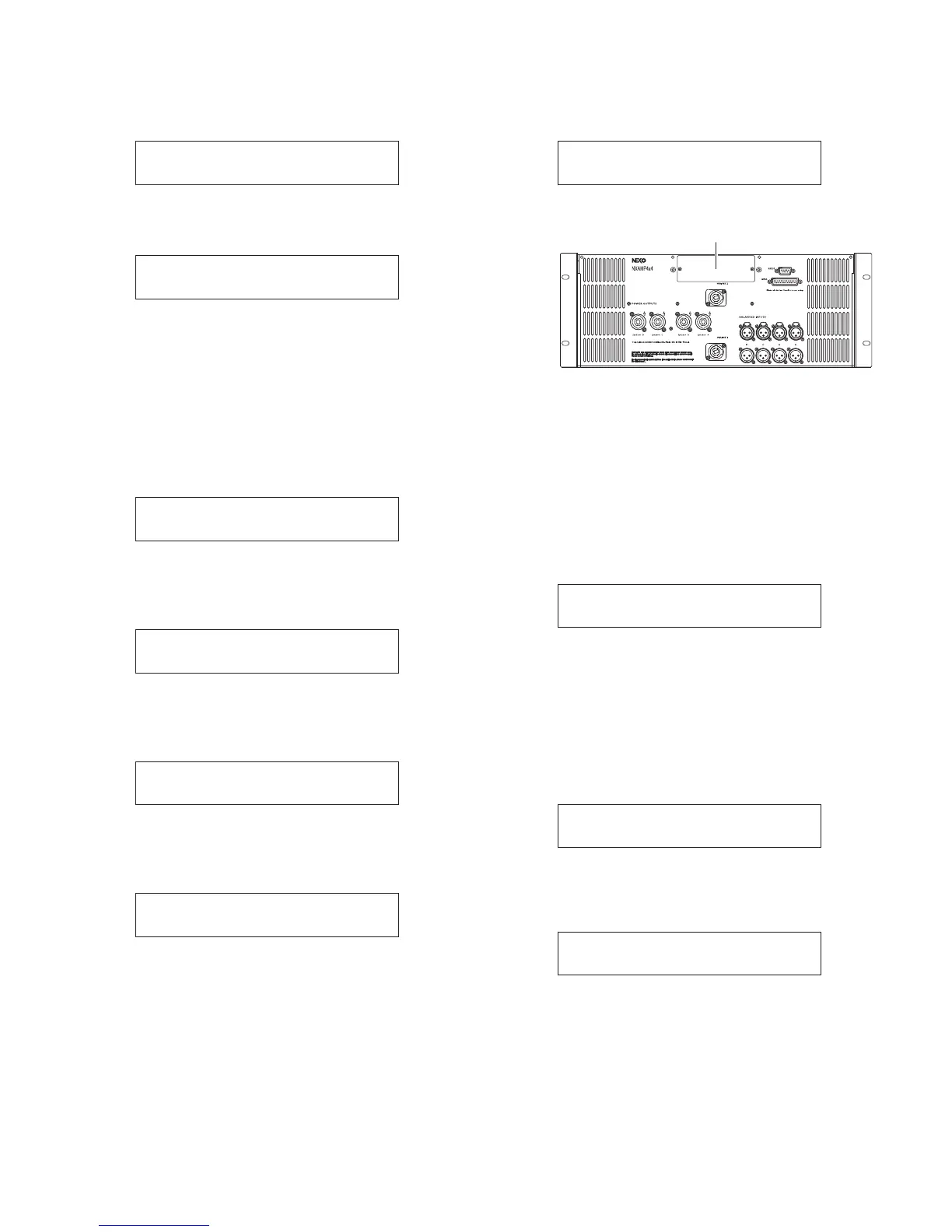

［B］ボタンを押して検査をスタートします。下記の画
面が表示されます。
［B］ボタンを押して検査を継続します。検査が自動的
に実施されます。
検査結果が OK であれば、表示が検査メニュー画面に
戻ります。
（エラーが発生した場合、「ERROR」が表示され、テス
トプログラムが停止します。）
4-12.FAN 検査
4-11.FLASH 検査
［B］ボタンを押して検査をスタートします。下記の画
面が表示されます。
ファンが低速で回転します。
ファンが低速で回転することを確認し、［B］ボタンを
押して検査を継続します。
下記の画面が表示され、ファンが中速で回転します。
ファンが中速で回転することを確認し、［B］ボタンを
押して検査を継続します。
下記の画面が表示され、ファンが高速で回転します。
ファンが高速で回転することを確認し、［B］ボタンを
押して表示を検査メニュー画面に戻します。
（本機の電源を切り、拡張スロットに SLOT 冶具を挿入
します。テストプログラムを再起動し、このテストを
選びます。）
［B］ボタンを押して検査をスタートします。検査が自
動的に実施されます。
全ての信号が正常であれば、下記の画面が表示され、
スロット冶具の LED が点灯します。
（エラーが発生した場合、「ERROR」が表示され、テス
トプログラムが停止します。）
チャンネル 1 の入力端子に 1kHz、-10 ±1 dBu の正
弦波を入力し、チャンネル 1 の出力端子に +24.1 ±2.0
dBu の出力が得られることを確認します。
OK であれば、［B］ボタンを押して表示を検査メニュー
画面に戻します。
4-14.ATTENUATION 検査
［B］ボタンを押して ATTENUATION 検査モードに入
ります。
下記の画面が表示されます。
「アッテネーション検査モードでの検査」にしたがって
検査を行います。（84 ページ参照）
OK であれば、［B］ボタンを押して表示を検査メニュー
画面に戻します。
4-13.SLOT 検査
リアパネル
NXAMP4x4
75
00CHOOSETEST<>
11FLASH
00CHOOSETEST<>
13SLOT
13SLOT
ANALOGTESTOK?
00CHOOSETEST<>
14ATTENUATION
14ATTENUATION
NOISETESTOK?
11FLASH
FLASHTESTOK?
00CHOOSETEST<>
12FAN
12FAN
LOW
12FAN
MIDD
12FAN
HIGH
