Nexo NXAMP 4X4 Service Manual

1. 準備
1-1. アップデート用ソフトウェアのダウンロードとインストール
1） 下記をダウンロードします。
http://www.st.com/stonline/products/support/micro/files/standalonejtag.zip.
2） StandaloneJTAG120.zip を解凍します。

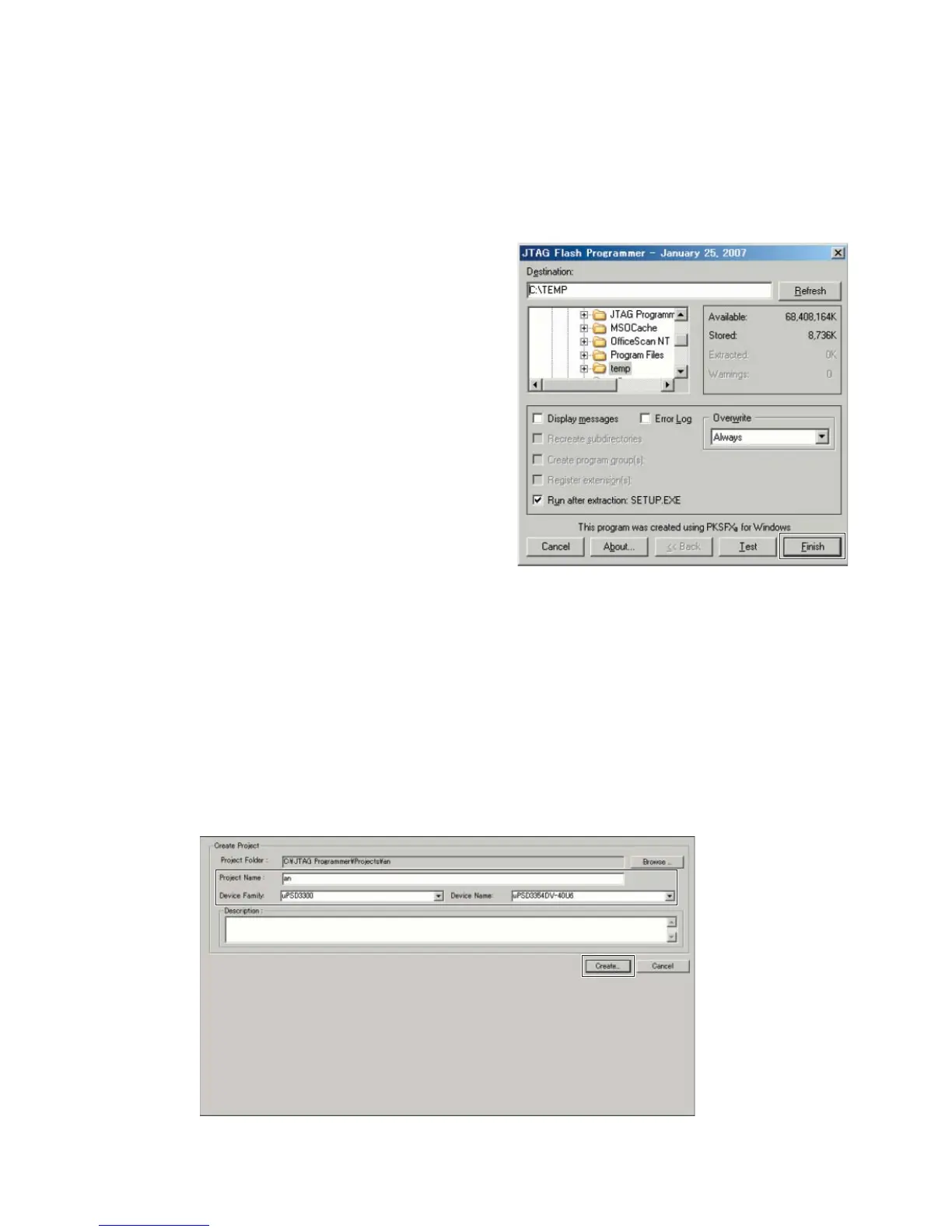

3） StandaloneJTAG120 をダブルクリックすると下記の
入力画面が表示されます。（図 1）
4）［Finish］ボタンをクリックしてアップデート用ソフト
ウェアのインストールをスタートします。
5）［Next］、［Yes］などのボタンをクリックしてインストー
ルを終了します。
6） インストール完了後、PC を再起動します。
1-2. 接続
PCのUSB ポートとCONTROL シートのコネクター（CN005）
を USBJTAG アダプター（RLINK-ST）で接続します。
注意：
最初に USB-JTAG アダプター（RLINK-ST）を接続するとき、
USB ドライバー が必要です。USB ドライバーは、1-1 でダ
ウンロードしたファイルに含まれていますので、それをイン
ストールしてください。
2. アップデート操作
1） 本機の電源スイッチを ON にします。
2） インストールした JTAGProgrammer をスタートします。
3） Projectmenu から newproject を選ぶと下記の CreateProject 画面が表示されます。（図 2）
4） ProjectName、DeviceFamilyDeviceName を下記のように入力します。
ProjectName ：an（他の名称でも入力できます）
DeviceFamily ：uPSD3300
DeviceName ：uPSD3354DV-40U6
図 1入力画面
図 2CreateProject 画面
■
ファームウェアのアップデート
NXAMP4x4
90
