Nexo NXAMP 4X4

5）［Create］ボタンをクリックすると下記の JTAGProgrammer 画面が表示されます。（図 3）
6）［Browse］ボタンをクリックし、目的のファイルを選びます。
［Selectregion］の［All］にチェック（レ）します。［Selectoperation］の［Program/Verify］を選びます。
注意：
この操作は最初のスタートのときに必要になります。SaveorretrieveJTAG-ISPsetup 内の［Save］ボタンをクリック
してセットアップファイルをセーブすれば、次からこの操作は不要になります。

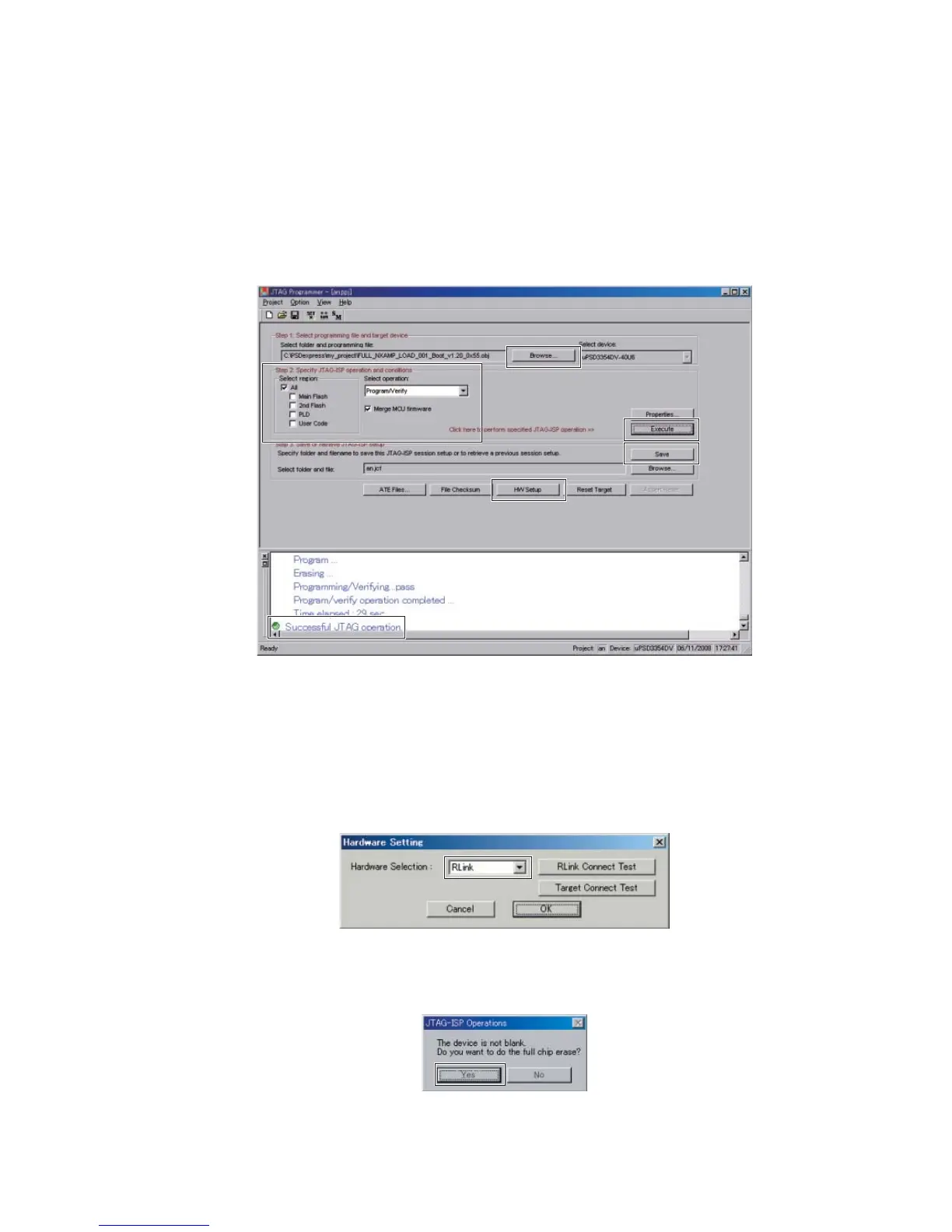

図 3JTAGProgrammer 画面
10）［Yes］ボタンをクリックしてファームウェアのアップデートをスタートします。
11）アップデート完了後、PC を再起動します。
7）［HWSetup］ボタンをクリックすると下記の「HhardwareSetting」画面が表示されます。（図 4）
8）［HardwareSelection］の［Rlink］を選びます。
注意：
この操作は最初のスタートのときに必要になります。SaveorretrieveJTAG-ISPsetup 内の［Save］ボタンをクリック
してセットアップファイルをセーブすれば、次からこの操作は不要になります。
図 4HardwareSetting 画面
9）［Execute］ボタンをクリックすると下記の JTAG-ISPOperations 画面が表示されます。（図 5）
図 5JTAG-ISPOperations 画面
NXAMP4x4
91
