3.3.a - Elektrischer Anschluss des Ofens (Abb. 11)
• Das Gehäuse (1) abnehmen, dafür die Schrauben
(2) abschrauben.
• Das Speisekabel durch den Kabelschuh (3) ziehen
und an der Klemmleiste (4) anschließen.
• Die Phasen an den Klemmen L1, L2 und L3, den
Nullleiter an der Klemme N und die Erde an der
Klemme T anschließen.
• Das Gehäuse (1) wieder anmontieren.

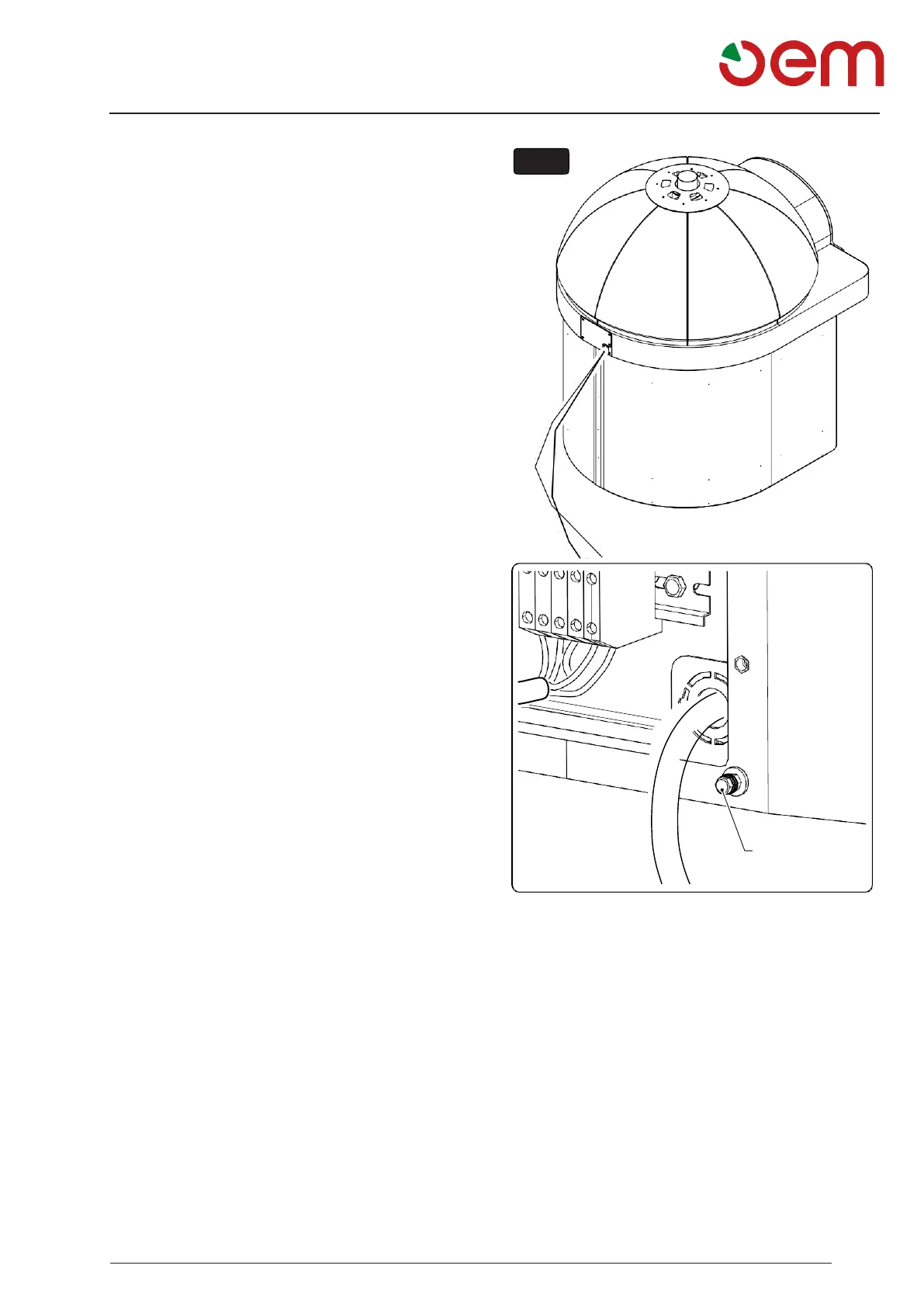

3.3.b - Äquipotentialer Anschluss (Abb. 12)
Das Gerät muss mit einer äquipotentialen Anlage ver-
bunden werden, deren Effizienz gemäß den geltenden
Normen zu überprüfen ist.
• Die verschiedenen Komponenten des Ofens müssen
mithilfe der Schrauben (1) mit Kaskadenschaltung
angeschlossen werden.
