OEM DOME - Montaggio Forno Sul Supporto

IT - 13
DOME
Installazione e collegamenti
3.2. - MONTAGGIO FORNO SUL
SUPPORTO
3.2.a Montaggio forno su basamento statico

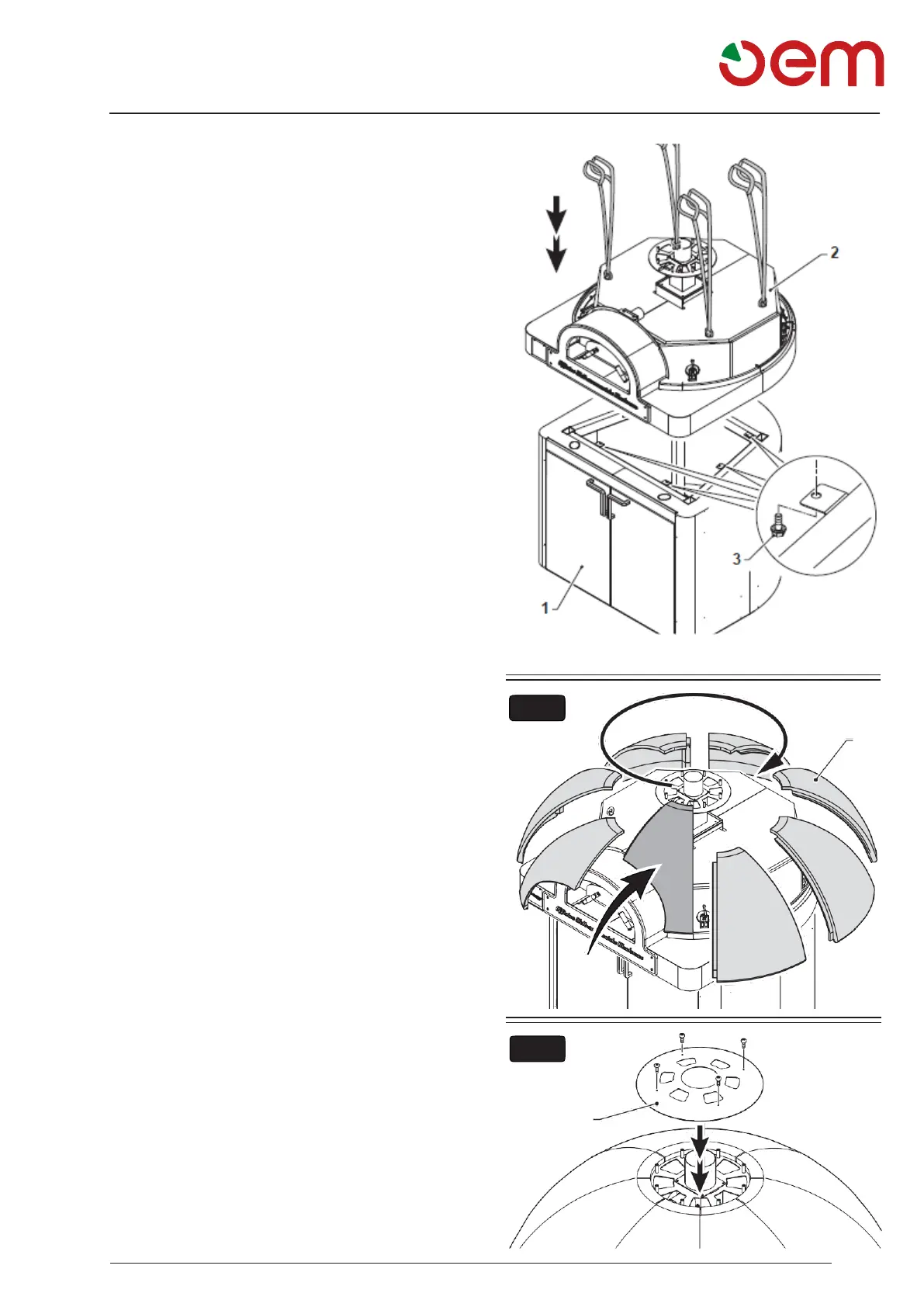

• Posizionare il basamento (1) nelle vicinanze del
forno e posizionare il forno (2) sopra il basamento
(1) allineando i fori presenti sul fondo del forno con
i fori presenti sulle staffe del basamento. (Fig.4).
• Fissare il forno con le viti flangiate (3) in dotazione
e fissare le due staffe (4) in dotazione con le viti (5)
autoforanti.
FIG
• Procedere al rimontaggio delle pietre (6) esterne
partendo dall’ultima tolta facendo attenzione di
incastrarle correttamente e procedendo in senso
orario. (Fig.5
• Rimontare la piastra (7). (Fig.6)
FIG. 5
6
FIG. 6
7
