Mantenimiento
6.1.d - Intervenciones de mantenimiento según las
necesidades
6.1.d.a - Sustitución de la lámpara (Fig. 4)
• Quitar la piedra en correspondencia con la lámpara
quemada; para quitar las piedras, ver el párrafo con
respecto al levantamiento del horno.
• Desatornillar los dos tornillos (1) y soltar la pieza (2)
que incluye el portalámpara (3).
• Quitar la lámpara quemada y reemplazarla con una
nueva, luego reensamblar todo en sentido inverso
al montaje.
ATTENZIONE
La lámpara es halógena; NO tocar con los
dedos.
6.1.d.b - Limpieza del ventilador de refrigeración
del cuadro eléctrico (Fig. 4)
Cuando en la pantalla aparece la alarma
“SOBRETEMPERATURA DEL COMPARTIMIENTO
TÉCNICO /TARJETA DE ALIMENTACIÓN” hay que
efectuar la limpieza del ventilador de refrigeración del
cuadro eléctrico:
• Quitar la piedra en correspondencia con el ventilador;
para quitar las piedras, ver el párrafo con respecto
al levantamiento del horno.
• Desatornillar los tornillos (1).
• Desatornillar los tornillos (2).
• Quitar la reja (3) y el colector de migas (4).
• Quitar la tapa (5) y la chapa (6).
• Aflojar las dos tuercas (7).
• Soltar el panel (8).
• Utilizando aire comprimido, quitar la mugre acumulada
sobre el ventilador (9).
PELIGRO
Asegurarse de que no haya tensión dentro
del cuadro eléctrico.
IMPORTANTE
Si en el horno volviera a aparecer la alarma
llame al servicio de asistencia técnica.

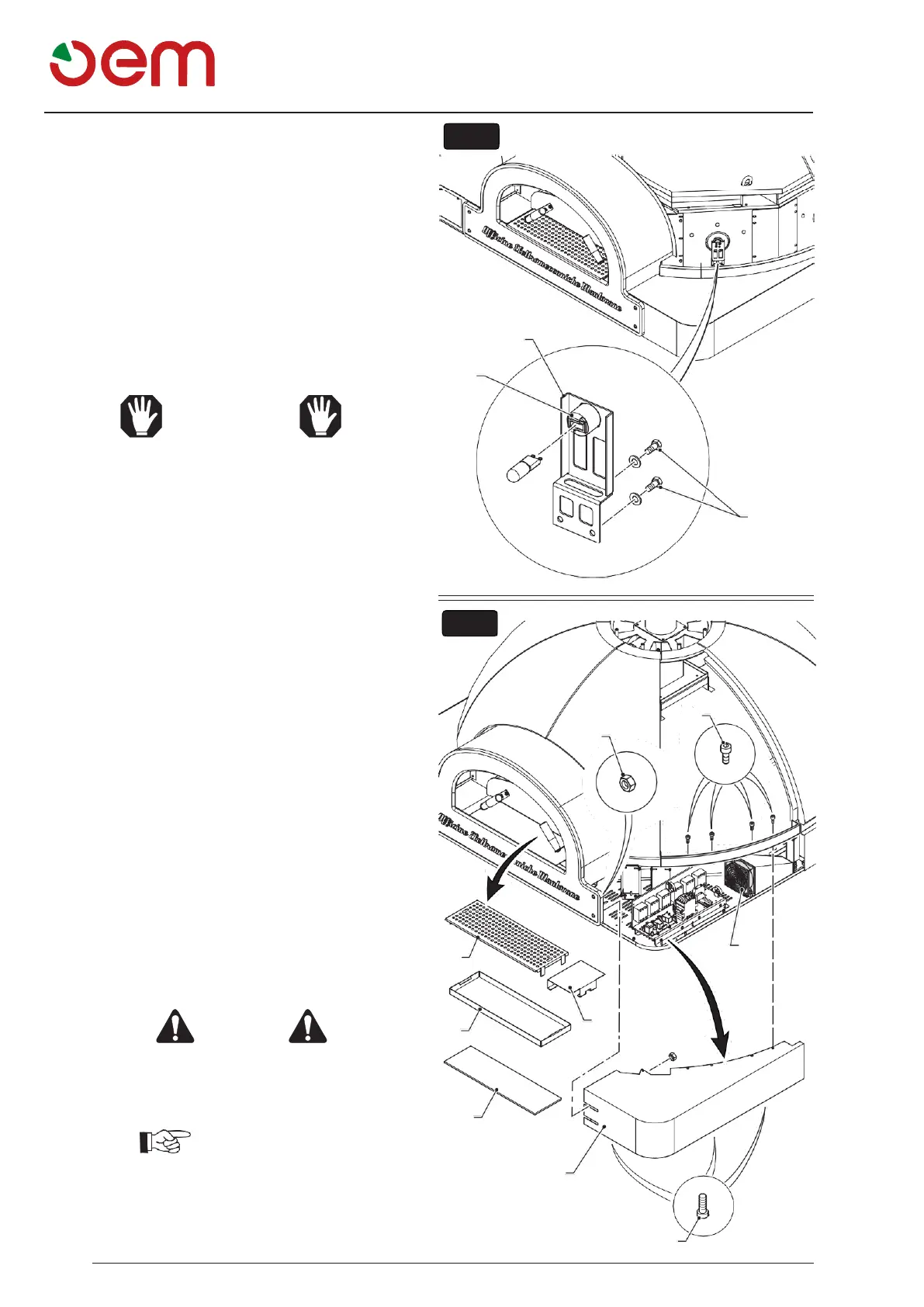

FIG. 4
2
3
1
FIG. 5
1
7
3
9
4
5
6
8
2
