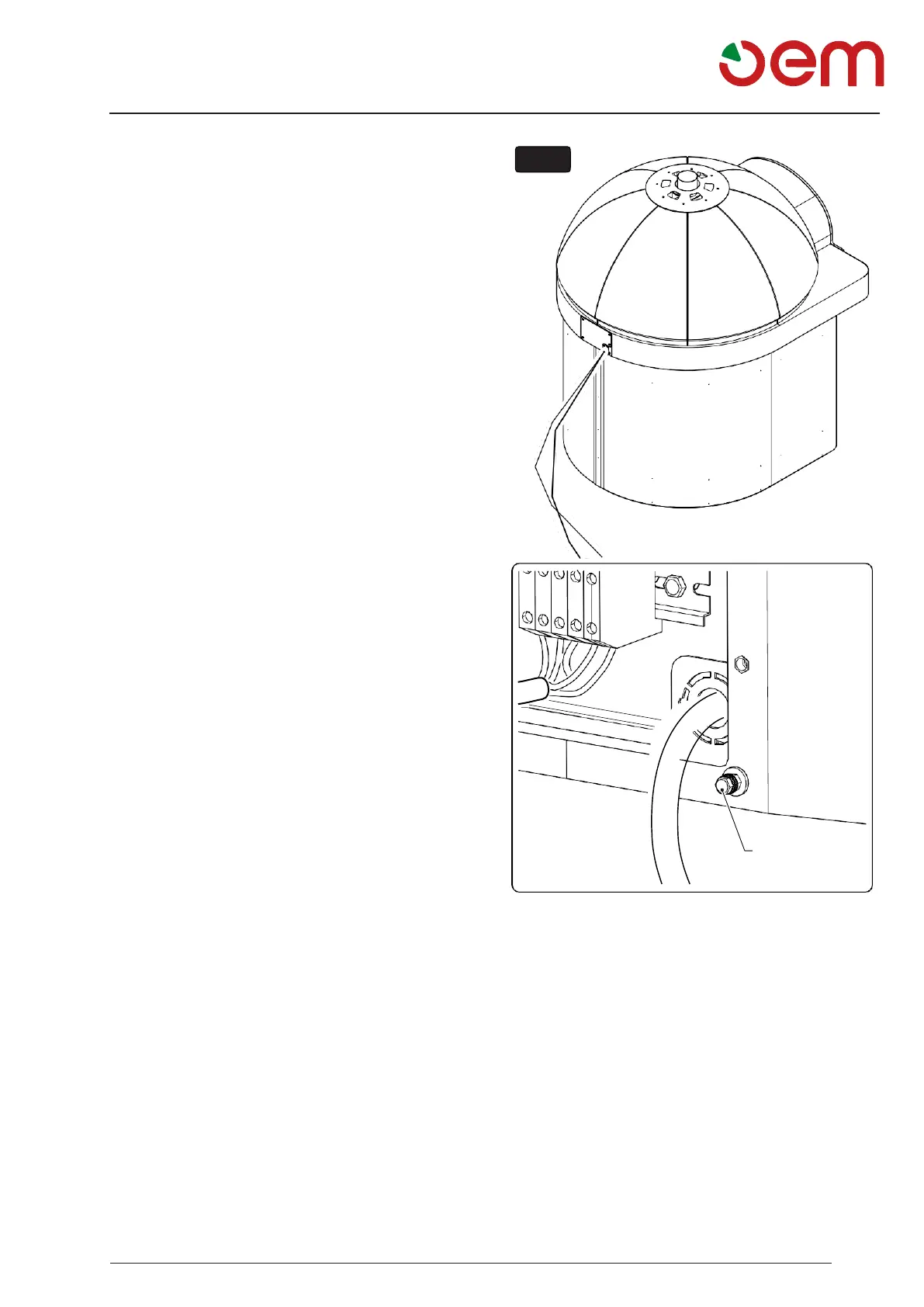

3.3.a - Collegamento elettrico forno (Fig.11)
• Rimuovere il carter (1) svitando le viti (2).
• Far passare il cavo di alimentazione nel passacavo
(3) e collegarlo alla morsettiera (4).
• Collegare le fasi ai morsetti L1, L2 e L3, il neutro al
morsetto N e la terra al morsetto T.
• Rimontare il carter (1).
3.3.b - Collegamento equipotenziale (Fig. 12)
L'apparecchio deve essere inserito in un sistema equi-
potenziale la cui efficacia deve essere verificata secondo
le norme vigenti.
• Il collegamento deve essere effettuato in cascata tra
i vari componenti del forno utilizzando la vite (1).
