Instalación y conexión
• Volcar el horno (9) hacia la parte trasera. (Fig. 9)
• Quitar el soporte fijo (10) desatornillando los tornillos.
(Fig. 9)
• Desplazar el horno durante un recorrido breve y
colocarlo en la zona definitiva.
• Bloquear las ruedas (11) para fijarlo en posición. (Fig.
9)
• Una vez en posición, colocarlo de nuevo en la posi-
ción correcta.
• Reensamblar el soporte fijo (10) atornillando los
relativos tornillos. (Fig. 10)
• Poner de nuevo el horno (9) en la posición horizontal.
(Fig. 10)
• Fijar el horno (9) sobre el soporte delantero (10) por
los tornillos (12). (Fig. 10)
• Montar las dos patas traseras (8) y fijarlas por los
relativos tornillos. (Fig. 10)
• Reensamblar las piedras del piso (5), los panelitos
(6) y la reja para la recogida de las migas (7).
• Reensamblar el grupo chimenea (5) atornillando los
tornillos.
• Reensamblar el tubo chimenea (3)
• Reensamblar las piedras (4) externas, empezando
con la última piedra quitada, en sentido orario, te-
nendo cuidado a encajarlas correctamente.

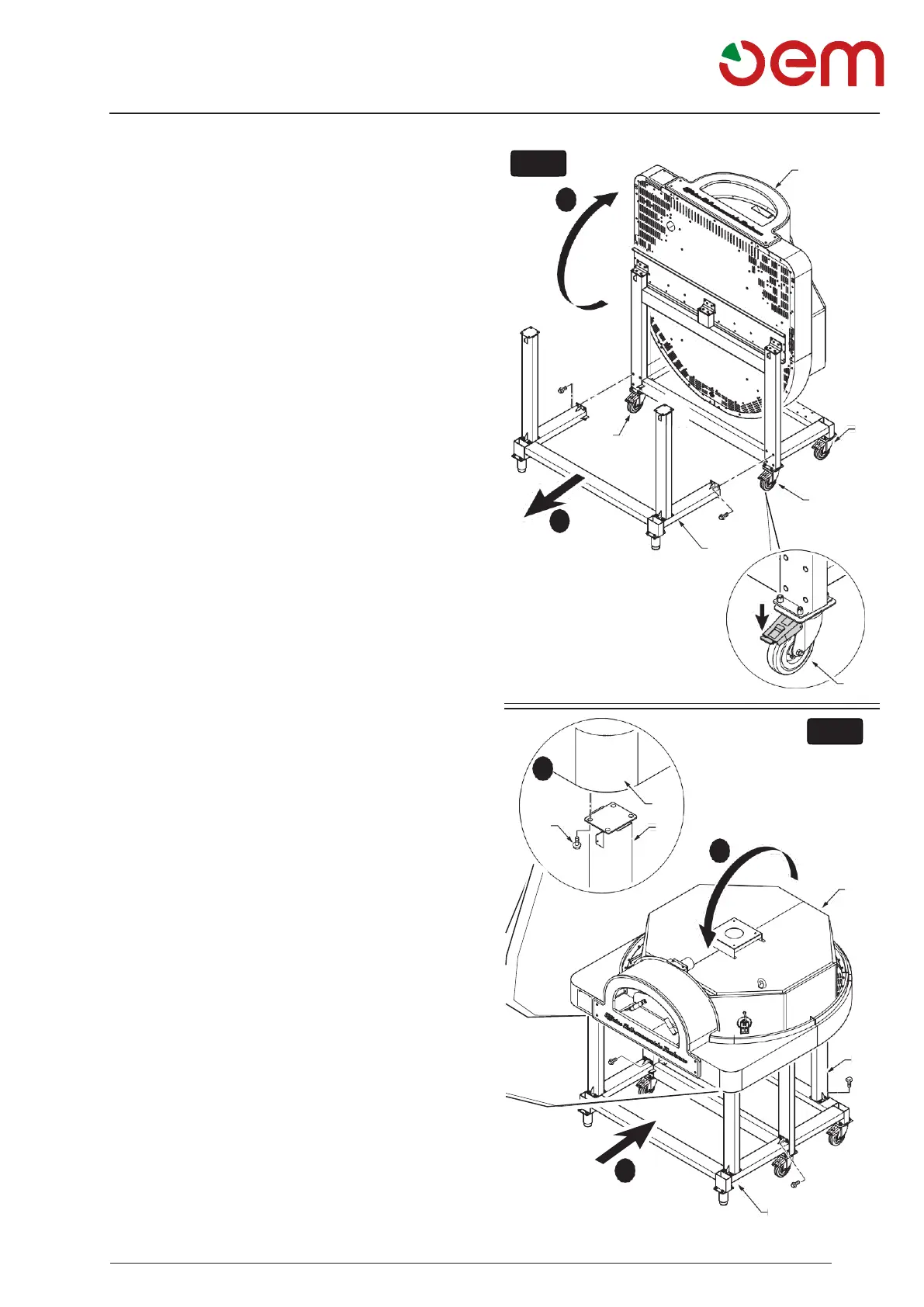

FIG. 9
9
1
11
11
11
2
10
11
FIG. 10
5
12
9
11
4
9
8
3
10
