EVOHD+ Installation Guide
15

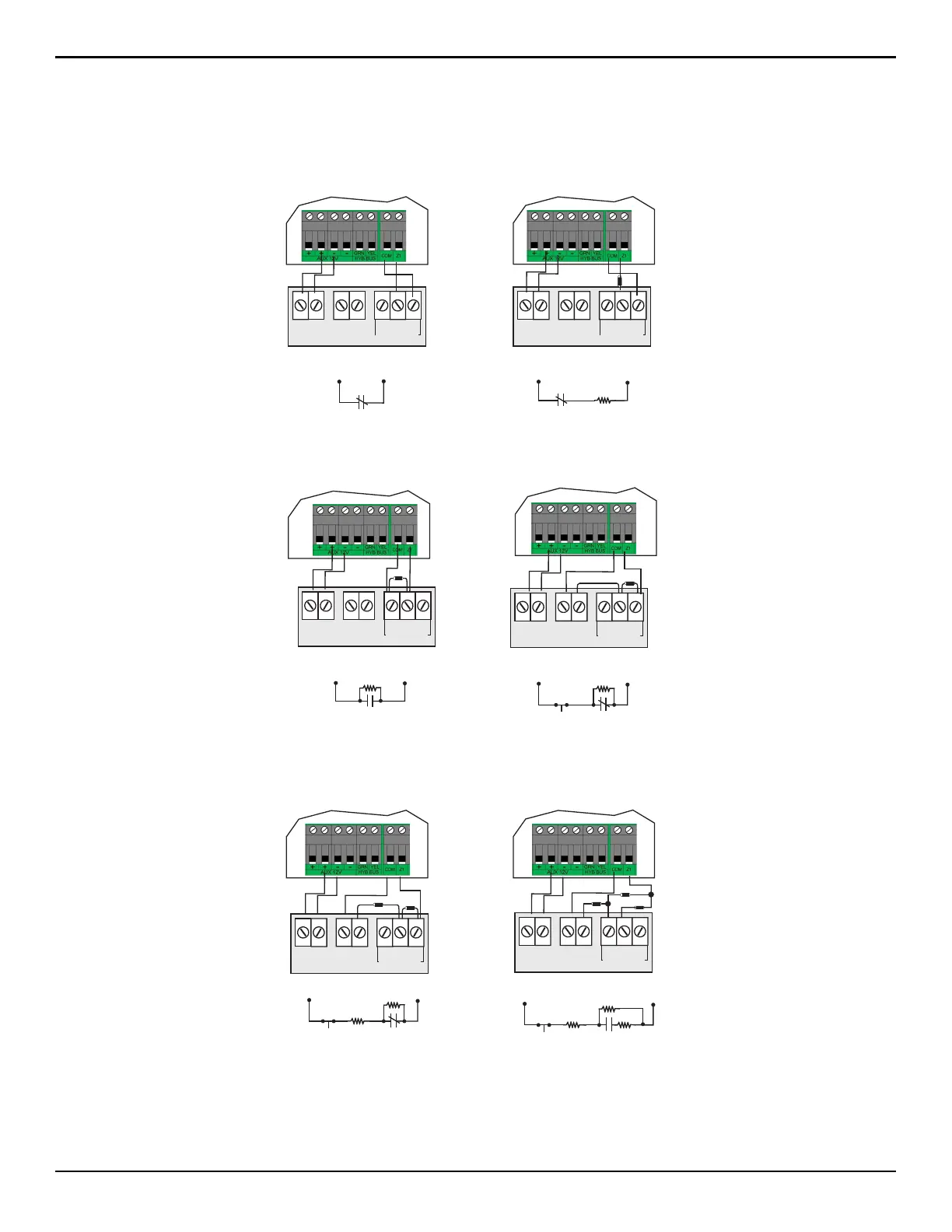

Figure 8: Single Zone Input Connections
COM
COM
-
ALARM RELAY
OUTPUT
N.O. N.C.
N.C.
+
TAMPER
COM
COM
-
ALARM RELAY
OUTPUT
N.O. N.C.
N.C.
+
TAMPER
COM
COM
-
ALARM RELAY
OUTPUT
N.O. N.C.
N.C.
+
TAMPER
COM
COM
-
ALARM RELAY
OUTPUT
N.O. N.C.
N.C.
+
TAMPER
COM
COM
-
ALARM RELAY
OUTPUT
N.O. N.C.
N.C.
+
TAMPER
Zone input
COM
1KΩ
EOL
Detector Terminals Normally Open
N.O.
1KΩ
EOL
1KΩ
EOL
Zone input
COM
N.C.
EOL
1KΩ
Detector Terminals Normally Closed
Zone input
COM
N.C.
COM
COM
-
N.O. N.C.
N.C.
+
TAMPER
ALARM RELAY
OUTPUT
Detector Terminals
Zone input
COM
TAMPER
SWITCH
N.C.
1KΩ
Detector Terminals
1KΩ
EOL
Detector Terminals
2.2KΩ
Zone input
COM
TAMPER
SWITCH
N.O.EOL
2.2KΩ
*1KΩ
2.2KΩ
Zone input
COM
TAMPER
SWITCH
N.C.EOL
1KΩ
1KΩ
1KΩ
EOL
1KW
Detector Terminals
1KΩ
2.2KΩ
† Enable ATZ (see section on page 21)
and connect as follows (extra input cannot
be used)
N.C. Contacts, No EOL
CONTROL PANEL TERMINAL
N.C., With EOL
Ul/ULC Configuration
CONTROL PANEL TERMINAL
N.O., With EOL
Ul/ULC Configuration
CONTROL PANEL TERMINAL
N.C. Contacts, No EOL,
With tamper recognition
CONTROL PANEL TERMINAL
N.C. With EOL, With Tamper
& Wire Fault Recognition
UL/ULC Configuration
CONTROL PANEL TERMINAL
N.O., With EOL, With Tamper
& Wire Fault Recognition†
CONTROL PANEL TERMINAL
