6-60 Station Diagrams
6-61 Fuselage Station (FS) Locations
1 Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 0.00
2 Nose Bracket (tie-down) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 2.36
3 Ground Handling Ball (center point, bottom). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 32.67
4 Seat Box Assembly - Forward (front wall) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 39.50
5 Seat Box Assembly - Aft (front wall) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 69.30
6 Cross Tube - Forward (centerline, at strut) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 71.56
7 Baggage Compartment (forward wall) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 92.00
8 Main Rotor Drive Shaft (centerline) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 100.00
9 Fuel Cell - Structure (aft wall) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 115.00
10 Engine Firewall - Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 125.00
11 Cross Tube - Aft (centerline, at strut) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 127.35
12 Skid Extension (aft edge) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 134.78
13 Engine Cowling (aft point) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FS 171.45

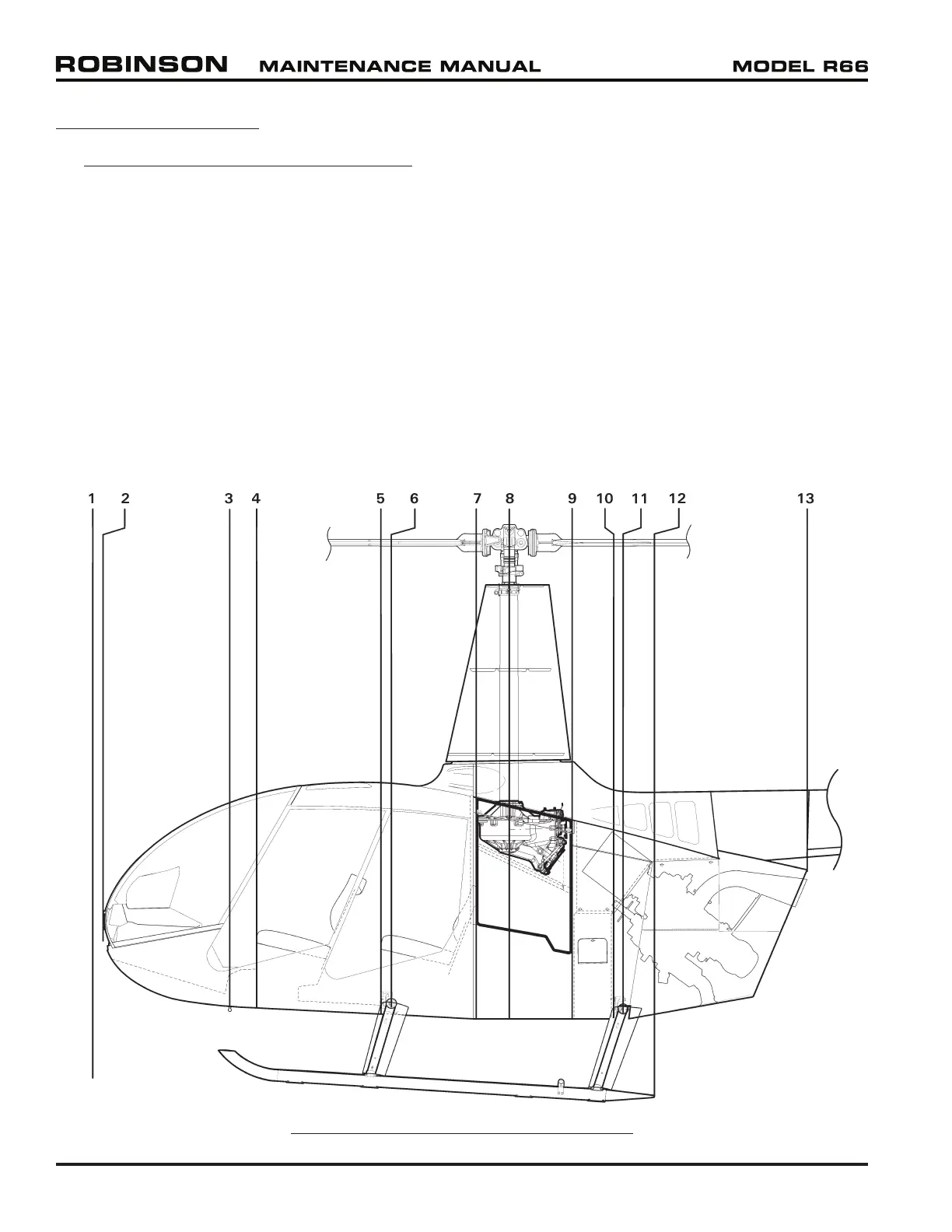

FIGURE 6-4 FUSELAGE STATION LOCATIONS
Page 6.6 Chapter 6 Dimensions and Descriptions R66 Maintenance Manual 25 OCT 2010
