Robinsons R66 - 6-63 Water Line (WL) Station Locations

1 Teeter Hinge Bolt (main rotor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 138.00
2 Upper Rib (top) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 125.17
3 Middle Rib (top) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 104.88
4 Lower Rib (top) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 84.59
5* Tail Rotor Gearbox (centerline) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 75.50
6 Main Rotor Gearbox (tail rotor and main rotor drive shaft intersection point) . . . . . . . . . . WL 66.00
7 Baggage Compartment (ceiling, lowest point) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 45.60
8 Baggage Compartment (floor) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 22.59
9 Belly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 20.78
10 Landing Gear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 0.79
11 Origin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WL 0.00
6-63 Water Line (WL) Station Locations

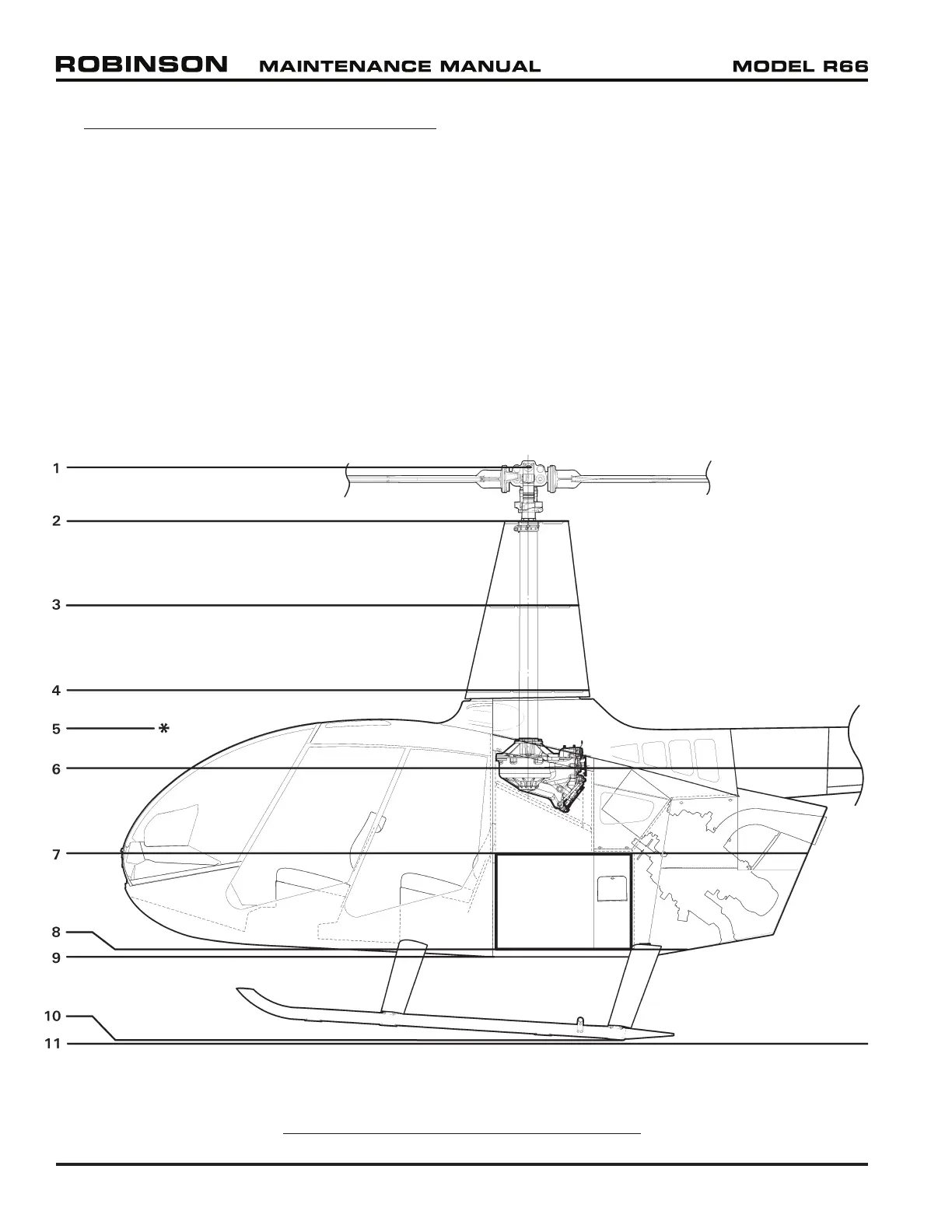

FIGURE 6-6 WATER LINE STATION LOCATIONS
Page 6.8 Chapter 6 Dimensions and Descriptions R66 Maintenance Manual 25 OCT 2010
