SICK WTB4F SingleLine - Instalacja Elektryczna; Montaż

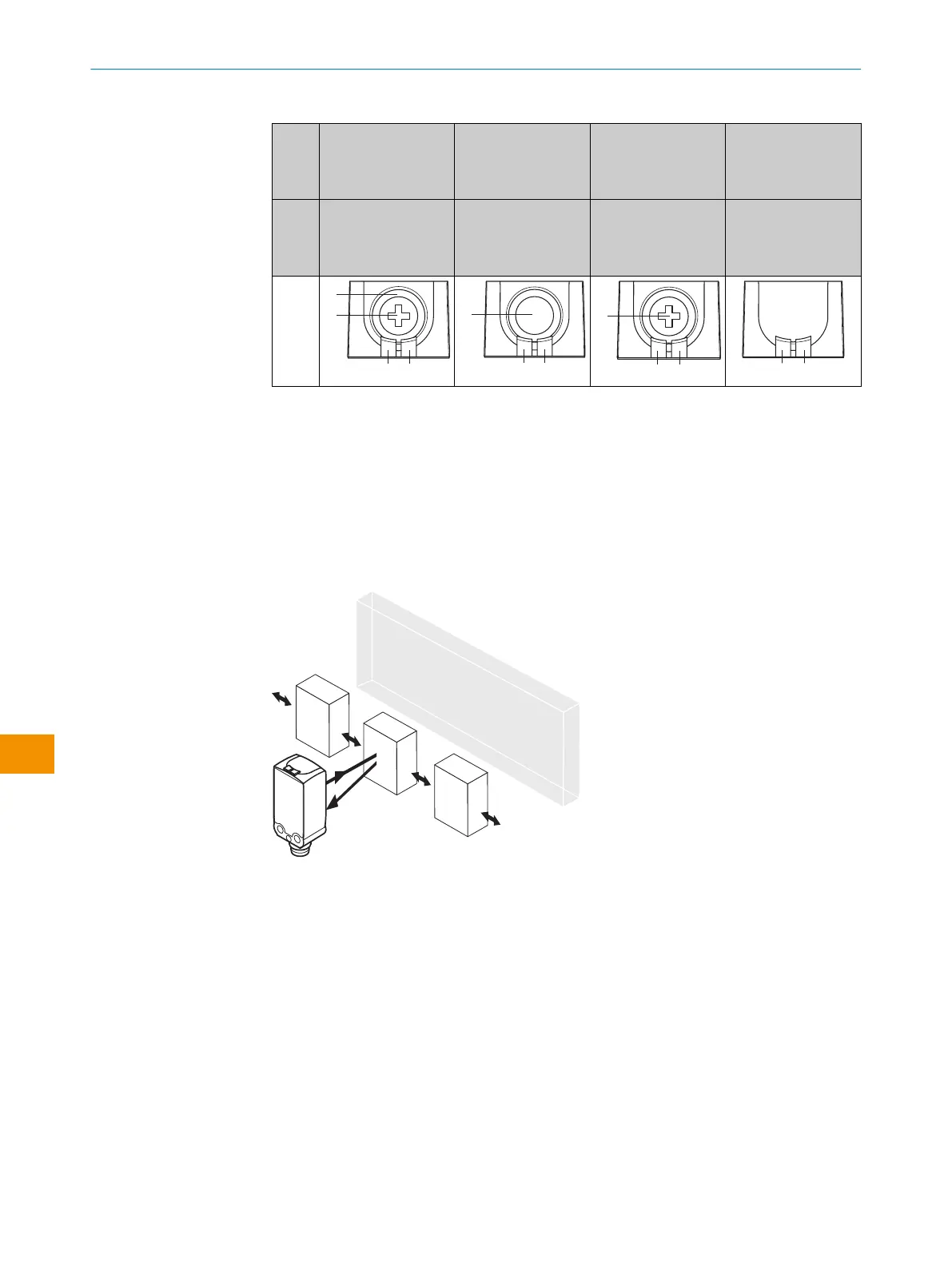

Tabela 50: Elementy obsługowe i wskaźnikowe
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Element przycis‐
kowo-obrotowy
Przycisk Teach-in potencjometr Ustawienie zdefinio‐
wane na stałe
– brak możliwości
ustawienia
1
3
2
4
34
2
2
34
34
1
BluePilot niebieski: wskaźnik zasięgu
2
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
3
Żółty LED: status odbioru światła
4
Zielony LED: napięcie zasilające aktywne
4 Montaż
Zamontować czujnik w odpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).
Rysunek 106: Ustawienie czujnika względem kierunku obiektu
Zwrócić uwagę na maksymalny dopuszczalny moment dokręcenia czujnika wynoszący <
0.4 Nm.
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por. patrz
rysunek 106, strona 112.
5 Instalacja elektryczna
Praca w standardowym trybie I/O:
Podczas podłączania czujniki muszą być odłączone od napięcia. W zależności od typu
przyłącza należy przestrzegać poniższych informacji:
– Przyłącze wtyku: przyporządkowanie styków
– Przewód: kolor żyły
3 OPIS PRODUKTU
