SICK WTB4F SingleLine - コミッショニング; 方向調整

表 34: プッシュプル、PNP、NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 コミッショニング
6.1 方向調整
センサを対象物に合わせて光軸調整します。赤色の投光軸が対象物の中央に照射
されるように位置決めします。センサの光開口 (フロントカバー) が全く遮らぎら
れることがないよう注意してください [図 62 を参照]。

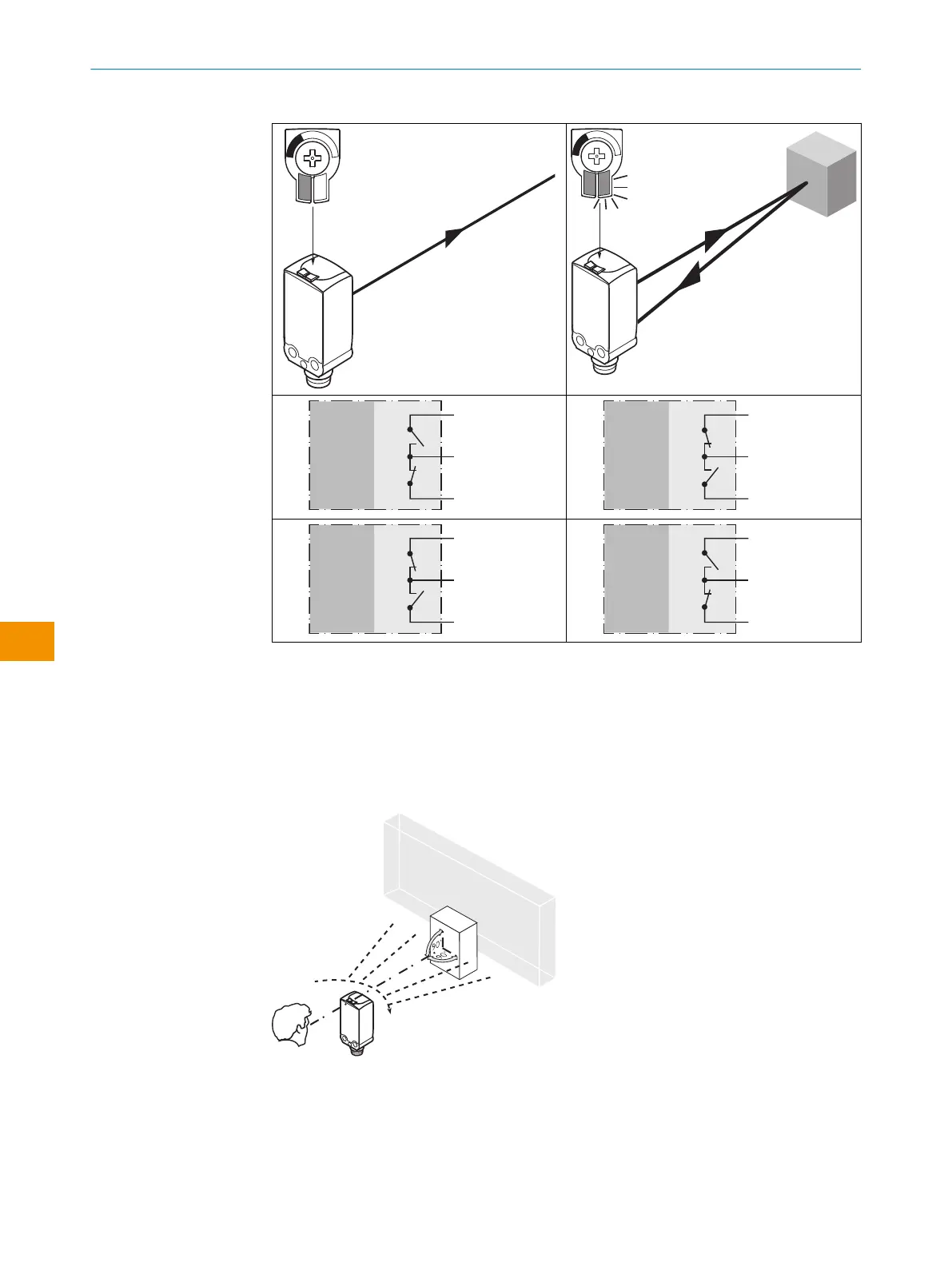

図 62: 方向調整
